产品概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。GHR5510单通道变压器直流电阻测试仪是一款创新型产品，内置大容量锂电池，产品体积小巧，便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量， 而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。性能特点
1. 锂电池供电或者220V交流供电自适应，充满电后可连续进行上百台变压器直流电阻测试，测试过程简单、方便。2. 输出六档电流，最大输出10A电流，最大输出25V电压，并且可自动选择电流，方便快捷。
3. 5.6寸超大工业级高亮度彩色液晶屏，保证再各种环境中依然清晰可见。
4. 量程宽、精度高，500uΩ～50KΩ。
5. 具有电阻温度换算功能。
6. 具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。
7. 具有本机存储和优盘存储。配备外置式打印机，便于数据打印。
8. 仪器体积小巧，便于携带，适合各种室内外环境进行测试。

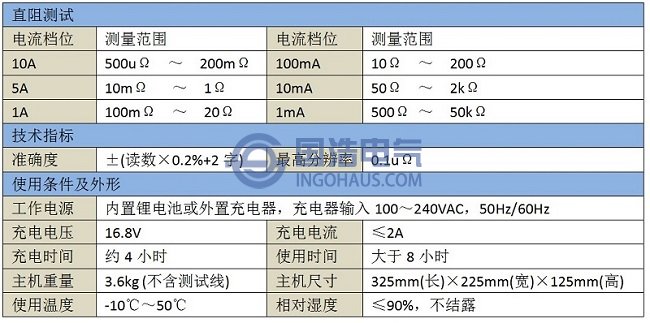

技术参数

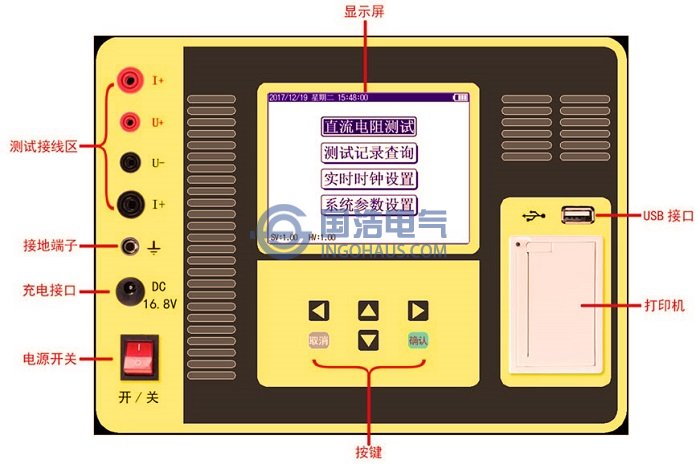

产品外观
| 功能模块 | 说明 |
| 测试接线区 | 红、黑两色接线座，分别对应I+、U+、U-、I-，测试线另一端有红、黑两色测试钳，对应接被测试品。 |
| 接地端子 | 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。 |
| 显示屏 | 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。 |
| 按键 | 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。 |
| 电源开关 | 整机电源开关。 |
| 充电接口 | 使用仪器专用充电器进行充电。 |
| 打印机 | 打印测试结果 |
| USB接口 | 外接U盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。 |
注意事项
1. 测试无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。
2. 在测试过程中或放电过程中不允许拆除测试线和切断电源开关。
3. 在测试变压器过程中，变压器未测量侧绕组必须开路。

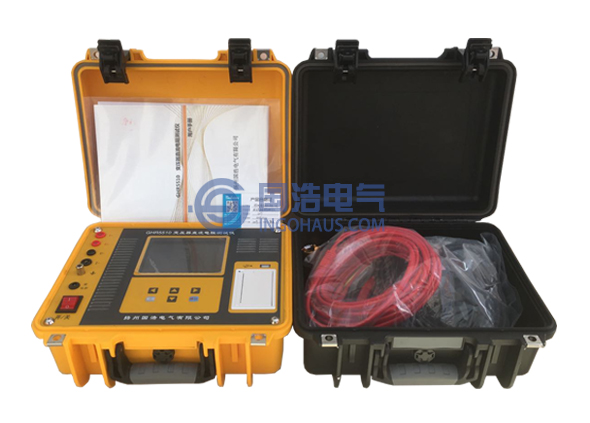

标准配置
| 直流电阻测试仪主机 | 1台 |
| 测试线（8m） | 1套（红黑各1条） |
| 充电器 | 1个（16.8V） |
| 使用说明书 | 1本 |
| 合格证/保修卡 | 1份 |
| 出厂测试报告 | 1份 |
| 装箱单 | 1张 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
