产品概述
低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

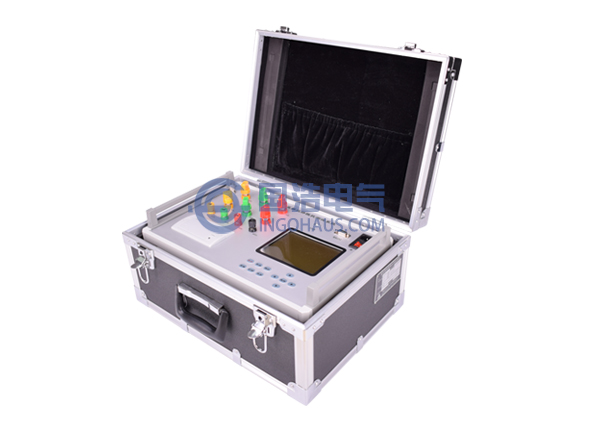

GHDL3000变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。
GHDL3000变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。
性能特点
1. 短路阻抗的测量：用于变压器的低压短路阻抗实验，可在同一屏幕下三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数。2. 空载损耗的测量：仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗。
3. 负载损耗的测量：显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，仪器带有频率折算功能，能够在较宽频率范围内准确测量。
4. 分相测量：用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数。
5. 零序阻抗的测量：适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
6. 仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。
7. 仪器大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相阻抗值、三相阻抗电压百分比、三相电抗值、三相漏感值、三相平均电压、平均电流、三相总功率和相关数据。仪器采用中文菜单，中文提示，操作简单。
8. 仪器备有U盘接口，可随时将仪器内存储的数据导入U盘，仪器测试时可直接存入U盘。
9. 内置存储器，掉电不丢失，仪器可存储400组数据。
11.系统自带打印机，可打印测试数据， 也可打印内存浏览数据。
12.永久日历、时钟功能，可进行时间校准。
技术参数
1. 基本测量精度：电压、电流 ±（读数×0.2%+2字）
功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字）
2. 电压测量范围：AC 50V ～850V
3. 电流测量范围：AC 0.5A～100A
4. 工作温度：-10℃～40℃
5. 存储温度：-20℃～50℃
6. 环境湿度：10%～85%
7. 外形尺寸：395×295×175mm
8. 重量：5kg(不包括测试线)
注意事项
1. 使用仪器时请按说明书接线和操作。
2. 接地端子应就近可靠接地。
3. 测试开始前请输入正确的设置参数，仪器内部校正运算都要依赖于输入的设置参数。
4. 测试菜单项选择和实际测试项目及接线要一致。
5. 电流回路用粗线连接，电压回路用细线连接。
6. 试验加压时，注意监测电压、电流不要超过仪器额定值，以免损坏仪器。
7. 测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。
8. 单相测量时必须用IA、IB相电流接线端子，UA、UO电压接线端子。
9. 为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
10. 内存最多可储存400次测量结果，超过400次时最早的记录将被覆盖，请注意及时抄录或导出到U盘。
11. 仪器出现故障，请及时和本公司联系，不要自行开机拆卸。
2. 接地端子应就近可靠接地。
3. 测试开始前请输入正确的设置参数，仪器内部校正运算都要依赖于输入的设置参数。
4. 测试菜单项选择和实际测试项目及接线要一致。
5. 电流回路用粗线连接，电压回路用细线连接。
6. 试验加压时，注意监测电压、电流不要超过仪器额定值，以免损坏仪器。
7. 测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。
8. 单相测量时必须用IA、IB相电流接线端子，UA、UO电压接线端子。
9. 为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
10. 内存最多可储存400次测量结果，超过400次时最早的记录将被覆盖，请注意及时抄录或导出到U盘。
11. 仪器出现故障，请及时和本公司联系，不要自行开机拆卸。
标准配置
| 变压器短路阻抗测试仪主机 | 一台 |
| 测试线 | 三条（黄绿红） |
| 连接线 | 三条（黄绿红） |
| 三芯电源线 | 一条 |
| 接地线 | 一条 |
| 保险管1A | 三支 |
| 打印纸 | 二卷 |
| 合格证 保修卡 | 一张 |
| 使用说明书 | 一本 |
| 测试报告 | 一份 |
| 装箱单 | 一份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
