产品概述
根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。GHTR8610台式全自动变比测试仪具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点；能适应各种大中小型变压器变比测试的需要（包括Z型变、整流变、电炉变、非整点的移相变、平衡变、斯科特及逆斯科特变压器），变比测试技术先进，测试项目完善，测量参数全面。
功能特点
1. 真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象
2. 功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号
3. 相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量
4. 六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况
5. 盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量
6. 分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差
7. 同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值
8. 抗振性好：军品接插件的使用增强了抗振性能
9. 采用5.6寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻
10. 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响
11. 携带方便：体积小，重量轻
12. 内置高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行800次以上的测量
2. 测量速度快：1分钟内完成三相测试
3. 测量精度：
高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
相角测量精度：0.1°
变比测量精度：0.1%（0.8－3000）
0.2%（3000－10000）
根据用户要求可订制全量程0.1级的设备
4. 携带方便、适合野外作业
5. 重量：3Kg
2. 功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号
3. 相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量
4. 六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况
5. 盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量
6. 分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差
7. 同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值
8. 抗振性好：军品接插件的使用增强了抗振性能
9. 采用5.6寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻
10. 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响
11. 携带方便：体积小，重量轻
12. 内置高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行800次以上的测量
技术参数
1. 变比测量范围：0.8~10000。2. 测量速度快：1分钟内完成三相测试
3. 测量精度：
高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
相角测量精度：0.1°
变比测量精度：0.1%（0.8－3000）
0.2%（3000－10000）
根据用户要求可订制全量程0.1级的设备
4. 携带方便、适合野外作业
5. 重量：3Kg
注意事项
1. 在测量前要确保被测设备处于停电状态，各测试端子不能接地。2. 测量接线一定要严格按说明书操作，否则后果自负。
3. 测试之前一定要认真检查设置的参数是否正确。
4. 充电时最好使用有地线的电源插座。
5. 不能在过量限的情况下工作。
6. 严禁高低压接反。
产品实拍

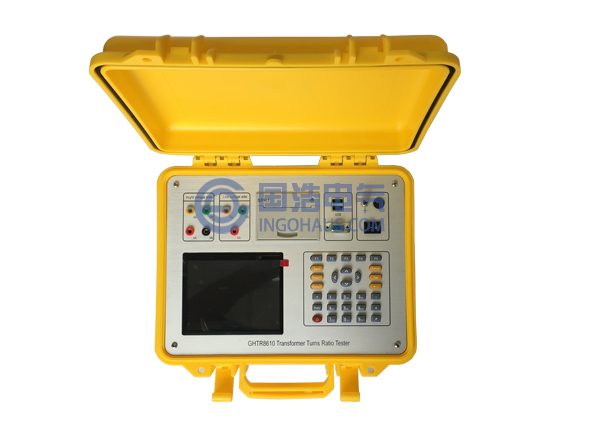

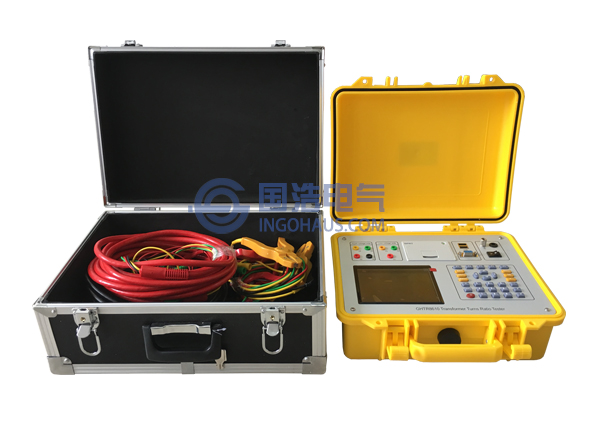

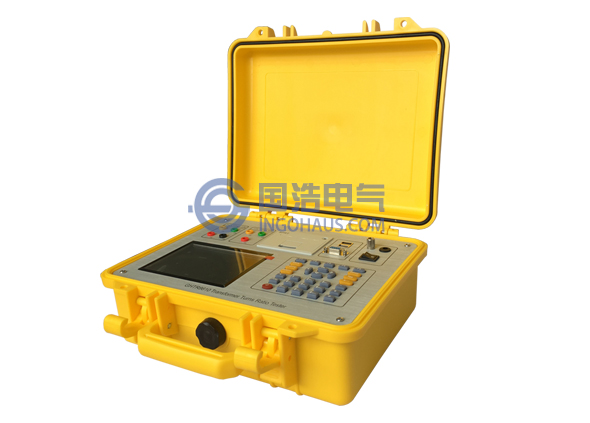

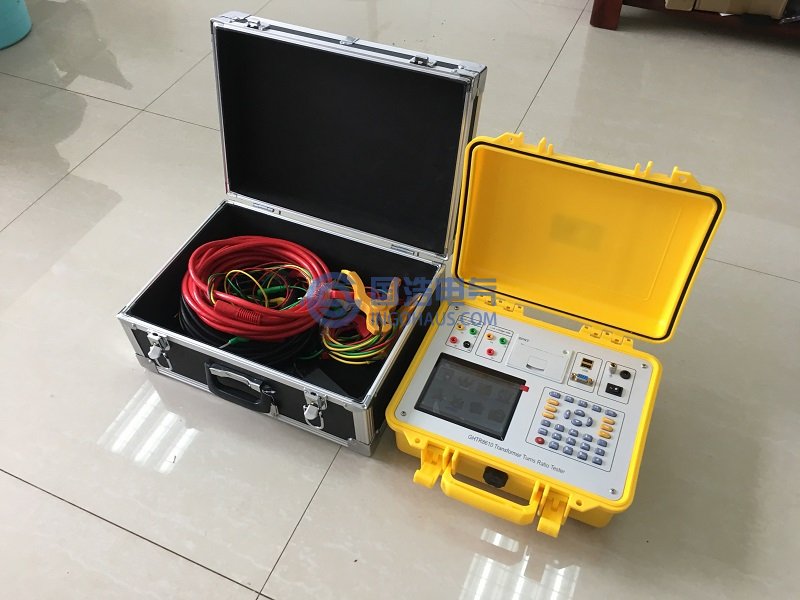

GHTR8610变压器变比测试仪实拍
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
