产品概述

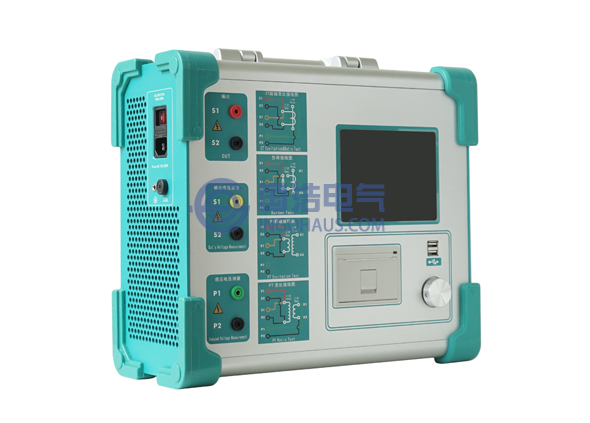

GHCD300互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
功能特点
1. 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。2. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等CT、PT参数。
3. 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4. 基于先进的低频法测试原理，能应对拐点高达40KV的CT测试。
5. 装置采用国际流行方波法，让励磁曲线更加完美。
6. 装置存储容量高达几G，可存储几十万组测试数据，掉电不丢失。试验完毕后直接生成Excel报告。
7. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8. 易于携带，装置单机重量大约6Kg。
技术参数
1. 测试用途 CT，电磁式 PT2. 输出 0~180Vrms，12Arms，36A（峰值）
3. 电压测量精度 ±0.1%
4. CT变比测量 范围 1~40000
精度 ±0.1%
5. PT变比测量 范围 1~40000
精度 ±0.1%
6. 相位测量 精度 ±2min
分辨率 0.5min
7. 二次绕组电阻测量 范围 0~300Ω
精度 0.1%±2mΩ
8. 交流负载测量 范围 0~1000VA
精度 0.1%±0.02VA
9. 输入电源电压 AC220V±10%，50Hz
10. 工作环境 温度：-10℃~50℃， 湿度：≤90%
11. 尺寸 340 mm×300 mm×140mm
12. 重量 7kg
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
