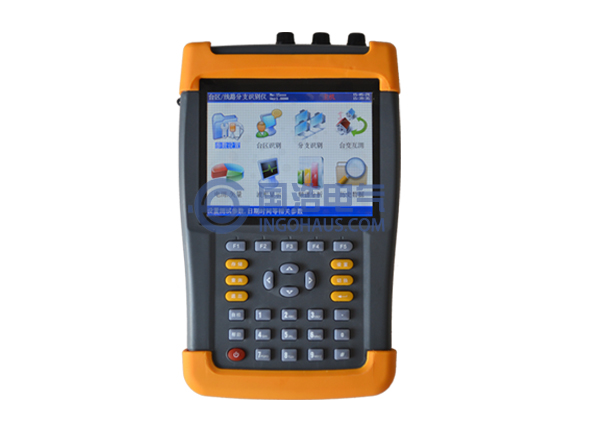

产品概述
由于我国电力线路的新旧程度不同，尤其新老城区结合部、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，台区范围的准确划分非常困难。我司的智能双向台区分支识别仪是一台集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。采用目前行业内最先进的特殊过零低频载波技术以及脉冲电流发射、检测技术，能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别，绝不存在多台变短距离共高压情况下电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题；识别成功率可达100%。
性能特点
1. 大功率FSK电力载波通讯方式，理论通讯距离满足任意的台区供电范围。
2. 特殊的脉冲电流发射及检测方式，保证不会因共高压的临近台区会发生串信号的错误。
3. 分支识别功能，准确判别被测用户所在台区供电线路的分支，单台主机可以同时检测3个分支，多台主机同时工作可扩展至18个分支。
4. 快速、方便的台区识别功能，分机发起，测试时间不超过6秒钟，结果准确率100%；结果显示内容描述简单、清晰、明确，显示内容包括被测用户所在的变压器台区编号及被测电表所在的相别（A相、B相、C相）情况，显示结果直观。
5. 具备台变互测功能，多台主机同时工作，可准确判定各被测试变台的独立性，有无电气连接关系。
6. 具备零火线判别功能，可以显示零火线接线是否正确，有无反接。
7. 具备相序判别功能，可判别ABC各相的相序是“正相序”还是“逆相序”。
8. 电流检测采用柔性钳（可选配50A钳表、100A钳表、250A钳表和500A钳表）。
9. 多种工作模式任意选择，组合方便，设置灵活；具有独立的电力载波、独立的电流脉冲发送和电力载波与电流脉冲综合方式等多种通讯方式。
10. 多机工作模式，仪器不分主、分机，每台设备都可以设置为主机或分机；支持一主多分、多主一分、多主多分三种模式，方便用户使用，可有效提高工作效率。
11. 精确测量三相电压、电流、有功功率、相角、功率因数、频率、总功率等多种电参量，可做为电参量测试仪使用。
12. 仪器能显示出电压缺相的情况，自动在液晶屏给出提示。
13. 低压电网电能质量分析。仪器可对三相电压2－51次谐波、三相电流2－51次谐波进行精密测量，同时还可以测量各相电压、电流的总谐波失真度。
14. 矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。
15. 简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。
16. 仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。
17. 仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示。
18. 测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。
19. 为了保障操作的安全性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。
技术参数
1. 台区测试部分
通讯方式：特种负荷信号传输，距离：≥5km
电流测试距离：≥5km
识别周期：≤6秒
测试成功率：100%
分支识别数量：单主机3路（多主机方式可扩展18路）
钳型电流互感器：750A/1500A柔性电流钳
50mm卡钳(50A/100A/250A/500A)（选配）
2. 电参量测量部分
电压：±0.2% 电流：±0.5%
功率：±0.5% 频率：±0.02Hz
相位：±0.2°
3.电能质量部分
电压谐波测量次数：2－51
电流谐波测量次数：2－51
谐波电压含有率测量误差：≤0.1％
谐波电流含有率测量误差：≤0.2％
4. 工作环境
工作环境温度：-30℃~60℃
工作环境湿度：≤95%RH
工作电压：AC220V±10%
5. 绝缘
电压、电流输入端对机壳的绝缘电阻≥100M?。
工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
6. 重量
重量：1Kg
7. 单机体积
体积：25cm×16cm×6cm
注意事项
1. 由于仪器的测量是在被测试品带电的情况下进行的，因此，要格外注意操作的安全。接线时操作人员应带绝缘手套。
2. 要远离被试品的高压侧，保持足够的安全距离，以免发生触电。
3. 钳形互感器是高精密的测量互感器，一定要注意轻拿轻放，避免磕碰、摔坏，否则会影响测试精度。钳形表切口面需保持干净、光洁，不要污染其它杂物，以保证钳形表闭合良好。
4. 测试开始前请输入正确的设置参数，否则可能会造成数据结果偏差或错误。

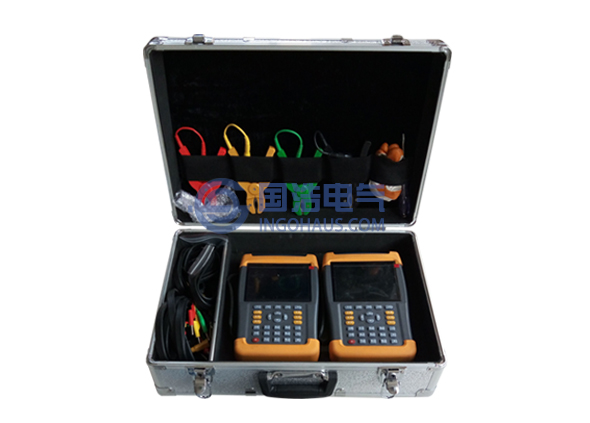

标准配置
| 台区识别仪主机 | 2台 |
| 柔性钳形电流互感器 | 3只 |
| 配件箱 | 1个 |
| 4芯护套线 | 2套 |
| 10mm鱼夹 | 8个 |
| 测试钳 | 4把 （黄绿红黑各1） |
| 验电笔 | 1个 |
| 专用电源线 | 2根 |
| 保险管8A | 12个 |
| 防护手套 | 1副 |
| 技术使用说明书 | 1份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
