产品概述
GHXB1030电力谐波测试仪可广泛地应用于输配电、电力电子、电机拖动等领域。测量分析公用电网供到用户端的交流电能质量。应用小波变换测量分析非平稳时变信号的谐波。测量分析各种用电设备在不同运行状态下对公用电网电能质量。
性能特点
1. 电压输入采用高电压隔离模块（2000V、响应时间≤2μS），电流输入采用交电流钳（0～50KHz,0～5Arms）使输入信号和测量系统安全隔离。2. 便携式结构，重量3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。
3. 符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8kHz。
4. 采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使GHXB1030适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
5. 仪器提供USB接口，便于存储数据到U盘、与笔记本电脑进行通讯传输数据。
6. 系统频率、电网谐波、三相电压不平衡度、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、有功功率、无功功率、视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。
7. 实时判断当前测试的电压谐波、电流谐波数据正常或超标。
8. Dz200 Pro 电能质量分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。
技术参数
1. 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
测量误差：≤0.02Hz
2. 输入电压量程：10V-900V（30V-1140V定制）
3. 输入电流量程：0.06A-6A（标配），其他量程可以根据用户要求选配
4. 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
5. 基波电压和电流之间相位差的测量误差：≤0.5°
6. 谐波电压含有率测量误差：≤0.1％
7. 谐波电流含有率测量误差：≤0.2％
8. 三相电压不平衡度误差：≤0.2％
9. 电压偏差误差：≤0.2％
10. 功率偏差：≤0.5％
标准配置
| GHXB1030电力谐波测试仪主机 | 1台 |

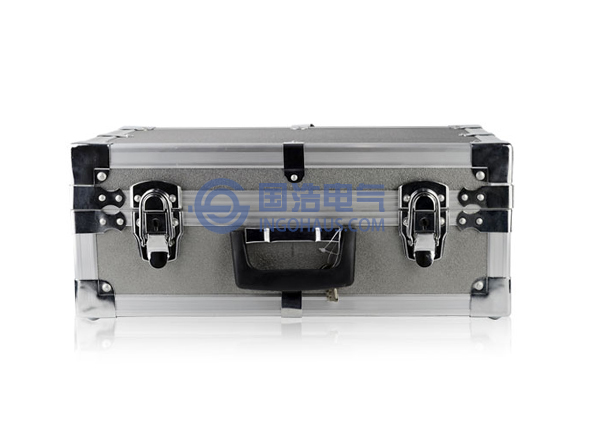

| 配件箱 | 1个（材料：铝合金） |
| USB接线 | 1条（用于连接电脑） |
| U盘 | 1个（用于存储数据） |
| 电源适配器 | 1个（给设备充电） |
| 电流钳 | 3把（测试电流用，A、B、C相各一把，标配5A） |
| 电压测试线 | 1条（测试电压用，黄、绿、红、黑4芯） |
| 鳄鱼夹 | 8个（包括大4个，小4个，黄、绿、红、黑各2个） |
| 保修卡/合格证 | 1张 |
| 使用说明书 | 1本 |
选型对比
| 产品型号 | GHPQ1011 | GHXB1030 | GHPQ1080 | GHDZ3061 | |
| 测量项目 | 录波分析 | √ | 无 | √ | 无 |
| 谐波分析 | √ | √ | √ | √ | |
| 功率分析 | √ | √ | √ | √ | |
| 电压/电流 | √ | √ | √ | √ | |
| 不平衡 | √ | √ | √ | √ | |
| 频率 | √ | √ | √ | √ | |
| 电压偏差 | √ | √ | √ | √ | |
| 事件捕捉 | √ | 无 | 无 | 无 | |
| 电能电度 | 无 | 无 | √ | √ | |
| 电流涌浪 | 无 | 无 | √ | 无 | |
| 其他功能 | 后台软件分析 | √ | √ | √ | √ |
| 即时打印 | √ | 无 | √ | 无 | |
| 测量量程 | 电压 | 1-900V | 1-900V | 1-900V | 1-800V |
| 电流 | 钳形互感器 | 钳形互感器 | 钳形互感器 | 钳形互感器 | |
| 频率 | 频率/周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 |
| 电池 | 容量/续航 | 6400mAh/≥8h | 6400mAh/≥8h | 6400mAh/≥8h | 7800mAh/≥8h |
| 存储 | 类型 | 内置/外置 | 外置 | 外置 | 内置/外置 |
| 接口 | 数量/类型 | 2个USB | 1个USB | 2个USB |
1个USB 1个网口 |
| 屏幕 | 尺寸/分辨率 | 5.5英寸/640*480 | 5.7英寸/800*600 | 5.7英寸/640*480 | 5.6英寸/640*480 |
| 机械 | 尺寸/重量 | 320x280x135mm/约3.5kg | 390x238x160mm/约5kg | 320x280x135mm/约3.5kg | 263x168x65mm/约2kg |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
