产品概述
GHPQ1080电能质量测试仪电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。测量分析公用电网供到用户端的交流电能质量。应用小波变换测量分析非平稳时变信号的谐波。测量分析各种用电设备在不同运行状态下对公用电网电能质量。电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
性能特点
1. 电流输入采用交电流钳（0～50KHz,0～5Arms）使输入信号和测量系统安全隔离。这样不仅在使用上安全、可靠和方便，而且大大提高了的抗干扰能力。2. 便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。
3. 符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。
4. 采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
5. 通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。
6. 系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。
7. 实时判断当前测试的电压谐波、电流谐波数据正常或超标。
8. Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。
技术参数
1. 频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
测量误差：≤0.02Hz
2. 输入电压量程：UAUBUCUN输入范围：AC或DC 5-1000V；U0U0N输入范围AC 5V-450V
3. 输入电流量程：0.06A-6A，其他量程可以根据用户要求选配
4. 电压和电流精度：满量程的±0.1%
5. 基波电压和电流之间相位差的测量误差：≤0.5°
6. 谐波电压含有率测量误差：≤0.1％
7. 谐波电流含有率测量误差：≤0.2％
8. 三相电压不平衡度误差：≤0.2％
9. 电压偏差误差：≤0.2％
10. 能量：满量程的0.2％
11. 功率：满量程的0.2％
标准配置
| GHPQ1080电能质量测试仪主机 | 1台 |
| 配件箱 | 1个（材料：铝合金） |
| USB接线 | 1条（用于连接电脑） |
| U盘 | 1个（用于存储数据） |
| 电源适配器 | 1个（给设备充电） |
| 电流钳 | 3把（测试电流用，A、B、C相各一把，标配5A） |
| 电压测试线 | 1条（测试电压用，黄、绿、红、黑4芯） |
| 鳄鱼夹 | 8个（包括大4个，小4个，黄、绿、红、黑各2个） |
| 短接线 | 3条 |
| 保修卡/合格证 | 1张 |
| 使用说明书 | 1本 |
选型对比
| 产品型号 | GHPQ1011 | GHXB1030 | GHPQ1080 | GHDZ3061 | |
| 测量项目 | 录波分析 | √ | 无 | √ | 无 |
| 谐波分析 | √ | √ | √ | √ | |
| 功率分析 | √ | √ | √ | √ | |
| 电压/电流 | √ | √ | √ | √ | |
| 不平衡 | √ | √ | √ | √ | |
| 频率 | √ | √ | √ | √ | |
| 电压偏差 | √ | √ | √ | √ | |
| 事件捕捉 | √ | 无 | 无 | 无 | |
| 电能电度 | 无 | 无 | √ | √ | |
| 电流涌浪 | 无 | 无 | √ | 无 | |
| 其他功能 | 后台软件分析 | √ | √ | √ | √ |
| 即时打印 | √ | 无 | √ | 无 | |
| 测量量程 | 电压 | 1-900V | 1-900V | 1-900V | 1-800V |
| 电流 | 钳形互感器 | 钳形互感器 | 钳形互感器 | 钳形互感器 | |
| 频率 | 频率/周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 |
| 电池 | 容量/续航 | 6400mAh/≥8h | 6400mAh/≥8h | 6400mAh/≥8h | 7800mAh/≥8h |
| 存储 | 类型 | 内置/外置 | 外置 | 外置 | 内置/外置 |
| 接口 | 数量/类型 | 2个USB | 1个USB | 2个USB |
1个USB 1个网口 |
| 屏幕 | 尺寸/分辨率 | 5.5英寸/640*480 | 5.7英寸/800*600 | 5.7英寸/640*480 | 5.6英寸/640*480 |
| 机械 | 尺寸/重量 | 320x280x135mm/约3.5kg | 390x238x160mm/约5kg | 320x280x135mm/约3.5kg | 263x168x65mm/约2kg |
产品实拍

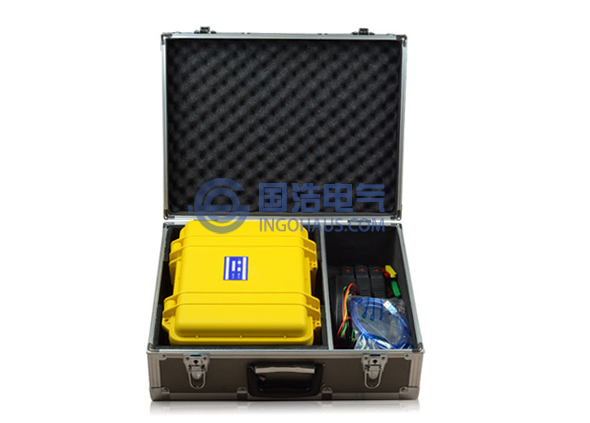

GHPQ1080电能质量测试仪实拍
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
