产品概述

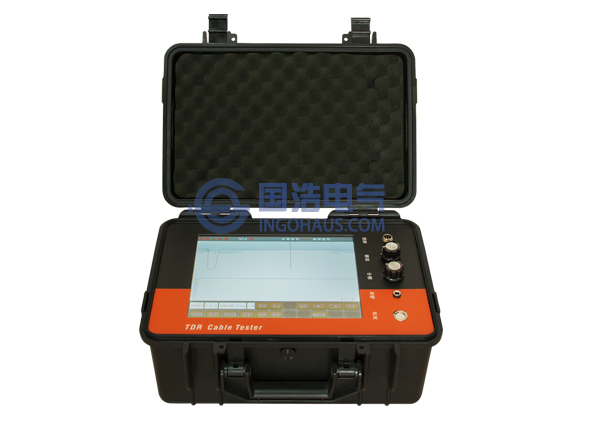

GHDL300多次脉冲电缆故障测试仪是由测距主机和脉冲耦合单元组成，该产品是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。
基于TDR技术实现的多次脉冲核心技术，彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形，彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。
该产品采用了国际最高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工业级黑色安全防护箱设计，防护等级IP67，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
该产品是利用多次脉冲法技术完成测试的重要组成设备，其采用阻容特性，“暂时存储”部分冲击能量。将冲击高压信号引导到故障电缆的故障相上，瞬间又将“存储”的部分能量再次施加到故障电缆的故障相上，保证故障点充分击穿，形成并延长故障点击穿后的电弧和持续时间，同时产生一个触发并启动多次脉冲自动触发装置和TDR电缆故障综合测试仪（根据TDR测试方法选择，可分别测试三次脉冲波形和多次脉冲波形）。
功能特点
1. 用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2. 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法。
3. 全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4. 工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
5. 全局波形和局部波形同步显示，便于整体分析和细节调整。
6. 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
7. 采用多次脉冲法测试时，界面同时采集8条真实波形，更便于判读和降低测试误差，提高测试精度。
8. 内置电源供电，在无电源环境中均可长时间使用。
9. 工业级黑色安全防护箱设计，防护等级IP67，体积小、重量轻、使用方便，检测故障成功率和测试精度高。
10. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
11. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
12. 测试信号提供多种脉冲宽度，无测试盲区。
技术参数
【多次脉冲电缆故障测试仪】
1. 采样方法：低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法
2. 采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3. 脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4. 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
5. 冲击高压：40kV及以下
6. 测试距离：＜60km
7. 分 辨 率：1m
8. 测试精度：1m
9. 显示方式：工业级10.4寸彩色触摸液晶屏
10. 操作方式：触摸屏操作、物理旋钮操作
11. 分析设置：滚屏、缩放、保存、调出、波移等功能
12. 工作电源：内置电池供电，耦合单元无源工作
13. 连续工作：＞4h（亦可使用外接电源使用）
14. 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
15. 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
16. 波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
17. 包装规格：采用工业级黑色安全防护箱，防护等级IP67
18. 外形尺寸：长365mm×宽269mm×高169mm
19. 重 量：3.8kg
【脉冲信号耦合单元】
1. 冲击电压：≤40kV
2. 阻性功率：500W
3. 工作电源：无源工作
4. 外形尺寸：长415mm×宽319mm×高168mm
5. 重 量：6.7kg
选型参考
单次电缆故障测试系统选型配置多次脉冲电缆故障测试系统选型配置
