产品概述
我国10~66kV配电网绝大多数都采用中性点非有效接地方式,又称小电流接地系统。其优点是发生单相接地故障时,不需要立刻断开故障线路,允许带故障运行一到两个小时。缺点是在发生单相接地故障时无法确认问题出在哪一条线路上,无法迅速找到故障点。由于这种故障引起的相电压升高对系统的绝缘性能构成很大威胁,必须迅速查出故障线路并加以排除。接地故障的发生,严重影响了变电设备和配电网的安全、经济运行。故障发生后,由于线长范围广,采用以往凭经验、分段逐段推拉、逐级杆塔检查等传统方法进行排查,费时费力,停电范围大,时间长,很难快速准确查到故障点。这种落后的寻找方法与当今电网自动化水平极不相适应。电力工作者对这一问题做出了长时间巨大的努力,但仍然没有满意的结果,因此成为困扰电力部门的重大技术难题。
现有的接地故障定位仪多以交流法、交流直流混合方法等方式进行检测,因此不能根本解决故障线路分布电容对检测信号的影响。此类仪器普遍存在体积和重量较大,需要外接电源现场取电的问题突出,极大的限制了仪器的使用范围和其便捷性。同时,仪器的操作较为复杂,对使用人员的有较高的专业技术要求,也给使用人员带来困扰。
为解决这些问题,我公司结合国内外接地故障定位技术以及多年的实践经验,开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是体积小、重量轻(仅4.5kg),同时也是超低频率(0.5Hz)高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法,有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计,更加提高了查找故障点的速度,提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电,引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障,而耗费大量人力物力等问题。
仪器内置大容量锂电池供电,满负荷连续工作时间可达4小时。操作简单、接线方便,主机、采集器和接收器总质量不足5Kg,非常适合野外作业。简单实用的人机界面实时显示故障信息,线路状况一目了然,同时能够自动识别故障上下游,对快速查找故障点提供了有力的数据依据,大大降低了对检测人员专业要求。在兼顾可靠性、便捷性的基础上,有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法,使停电查线更为准确、快捷、方便、轻松,具有传统方法无法比拟的优势。

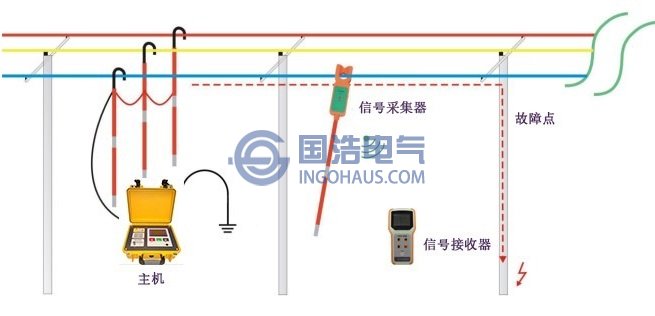

![系统示意图](/uploads/allimg/210603/2-2106031H936145.jpg)
现有的接地故障定位仪多以交流法、交流直流混合方法等方式进行检测,因此不能根本解决故障线路分布电容对检测信号的影响。此类仪器普遍存在体积和重量较大,需要外接电源现场取电的问题突出,极大的限制了仪器的使用范围和其便捷性。同时,仪器的操作较为复杂,对使用人员的有较高的专业技术要求,也给使用人员带来困扰。
为解决这些问题,我公司结合国内外接地故障定位技术以及多年的实践经验,开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是体积小、重量轻(仅4.5kg),同时也是超低频率(0.5Hz)高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法,有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计,更加提高了查找故障点的速度,提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电,引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障,而耗费大量人力物力等问题。
仪器内置大容量锂电池供电,满负荷连续工作时间可达4小时。操作简单、接线方便,主机、采集器和接收器总质量不足5Kg,非常适合野外作业。简单实用的人机界面实时显示故障信息,线路状况一目了然,同时能够自动识别故障上下游,对快速查找故障点提供了有力的数据依据,大大降低了对检测人员专业要求。在兼顾可靠性、便捷性的基础上,有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法,使停电查线更为准确、快捷、方便、轻松,具有传统方法无法比拟的优势。
工作原理
当线路发生接地故障时,在停电状态下,信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现,根据基尔霍夫定律,该信号会通过接地点流向大地,即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式,在故障区域就能够测量到与注入信号近似等值或是小于该值的信号,而非故障区域(包括非故障分支和故障点后)故障的电流消失。逐级缩小接地区间范围,直到找到故障点。![系统示意图](/uploads/allimg/210603/2-2106031H936145.jpg)
功能特点
1. 体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点,方便野外作业。2. 适用于小电流接地系统配电网,能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
3. 超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响,数据采样更加精确。
4. 故障电阻的检测范围宽,能够有效检测高阻接地等隐性故障:本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地,此状态的检测可有效的防止隐性接地故障的发生。
5. 施加恒流信号使故障重现,故障电阻发生变化仪器将自动调节保持电流恒定,为故障检测提供了可靠的信号保证。
6. 整套仪器设计小巧,操作简单,自动化程度高,减少了人工参与判断引起的误判,提高了故障检测的准确性,大大提升了工作效率:主机体积小整机质量仅4.5kg,采集器和接收器总共不足0.5kg,其便捷性可见一斑;主机采用简洁的三按键设计可完成其所有操作,输出信号为全自动方式,不需要人为参与调节,仪器自动检测线路状态、信号状态等各种信息;主机具备初始诊断能力,可以对线路状态进行预诊断,减少不必要的检测;采集器接收器能够自动识别故障信号方向,实时显示故障信号波形,并快速提示检测人员故障状态,无需人工参与减少误判,极大的提高了检测的准确性和快速性。
7. 全套设备采用内置大容量锂电池(可车载充电)和普通干电池供电:无需另外提供电源,在满电情况下,主机满负荷运行可持续工作达4小时,采集器接收器可持续工作达6小时以上。极大的提高了仪器的便携性与野外作业实用性。
8. 信号主机可配置一组或是多组采集接收器同时作业,从而进一步提高查找速度。
9. 信号主机可以使用接收器对其遥控、遥测操作,更加有效的保证使用人员的安全和操作的便利性。
10. 采集器没有夹持方向要求,方便用户使用。
11. 采集器采用高灵敏度传感器,开机自动检测信号,无信号自动关机,体积小、重量轻方便挂接。
12. 采集器和接收器采用无线技术传输数据,其有效通讯距离可达50m。
13. 接收器实时接收采集器数据,自动显示当前故障电流值、故障上下游方向、信号波形等数据,发生故障自动提示功能,检测人员对线路状态一目了然。
14. 接收器能够记录多达140条的故障检测信息,方便检测人员查找故障状态。
15. 主机采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶,显示更清晰、内容更丰富,强光下显示效果好于单色液晶屏。
16. 友好的人机交互界面:仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息,底部状态栏显示仪器的软件、硬件版本以及产品编号等。主机三按键简洁设计,操作简单、方便灵活。仪器具有多状态提示、报警提示窗口,便于用户了解仪器工作状态及检测状态。参数设置简单灵活、直观,同时具有简洁的帮助说明。
17. 智能电源管理:剩余电量提示、低电量报警、长时间闲置提示、背光自动调节;当电池电量低时,仪器将自动禁止启动测量,以防止锂电池过放电。
18. 统计信息管理:主机具有总开机时间、本次开机时间、本次启动时间的统计功能。接收器能够保存140条的故障信息功能,便于用于查找检测状态情况。
技术参数
1. 主机输出特性输出频率:0.5Hz
开路电压:3000V
最大输出电流:40mA
接地电阻范围:0~100kΩ
检测线路长度:100km
电流输出精度:±1mA
显示方式:中文480×270彩色液晶,背光功能
LCD尺寸: 4.3寸
工作电源:内置锂电池或外置充电器,充电输入100-240VAC,50/60Hz
充电电压:16.8V
充电电流:3A
充电时间:约4小时
工作时间:大于4小时
2. 无线通讯距离:小于50m。

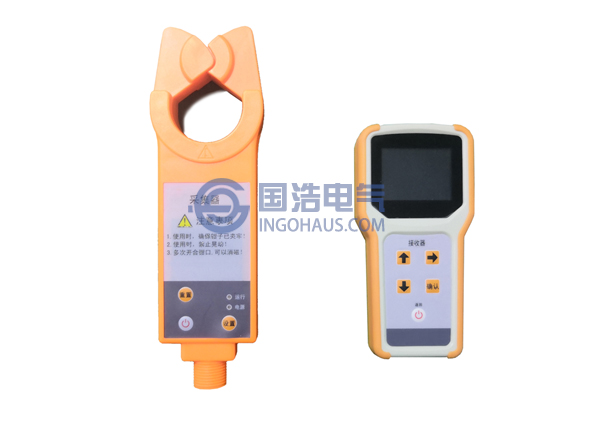

3. 采集器:
检测方式:直流电流测试钳
传输方式:433Mh无线传送
传输距离:小于50m
钳口尺寸:Φ48mm
测量范围:4mA-50mA
准确度 : ±(读数×1%+4)
工作时间:7h
电 源:7号碱性干电池(1.5V*4)
4. 接收器:
显示方式:中文全彩液晶,背光功能
传输方式:433Mhz无线传送
传输距离:小于50m
工作时间:6h
LCD尺寸:2.4寸
电 源:7号碱性干电池(1.5V*4)
故障电流阈值:10mA
5. 体积
主机:320×272×145mm
采集器:254×76×31mm
接收器:165×83×32mm
6. 质量
主机:4.5kg
采集器:0.28kg
接收器:0.22kg
7. 使用条件
温度:-10℃-55℃
湿度:≤95%
海拔:<4500m
8. 绝缘阻抗分辨率:±0.1kΩ
9. 故障方向:靠近信号发出端的故障点为上游、远离信号发出端的故障点为下游。
注意:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,请购买前与销售人员进行确认。TEL:0514-82881249
