产品概述

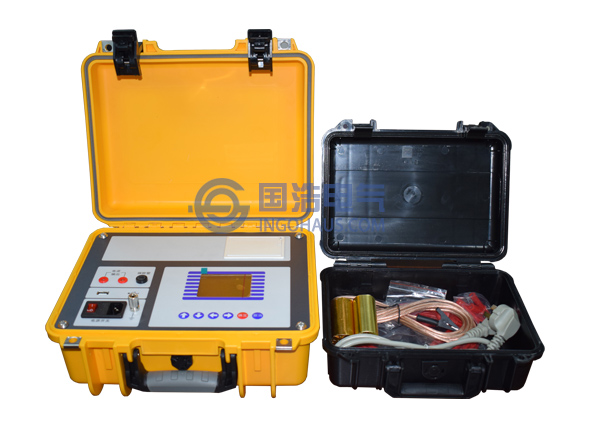

我司重新研发设计的GHCC8500电容电流测试仪采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻，更加便于携带和现场测试。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。
仪器采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
仪器采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
性能特点
1. 测量范围更宽，测试速度更快。2. 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。
3. 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读；人机交互界面更加友好。
4. 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。
5. 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。
6. 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。
7. 具备输出短路保护功能。
8. 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。
9. 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
10. 热敏打印机打印功能，快速、无声。
11. 体积小、重量轻，方便携带使用。
技术参数
1. 电容电流测量测量范围：0.3μF～200μF 1A～400A
准确度：±(读数×5%+2字)
分辨率：0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1） ≥1000（1）
电压等级：0.1KV～99.9KV连续可调
2. 零序3U0电压测量
测量范围：1V～100V AC 50HZ
准确度：±(读数×1%+10字)
分辨率：1～9.999（0.001） 10～99.99（0.01）
3. 使用条件及外形
工作电源：AC100-240VAC 0.8A, 50/60Hz
仪器重量：4.5Kg
仪器体积：320mm(长)×270mm(宽)×150mm(高)
使用温度：-10℃～50℃
相对湿度：＜90%，不结露
注意事项
1. 使用仪器时严格按照说明书接线和操作。
2. 接地端子应就近可靠接地。
3. 测试开始前请输入正确的参数设置。
4. 测量过程中如果电流输出端子无电流输出，请检查输出保险管；保险管熔断电流为2A，禁止使用2A以上及以下的保险管。
5. 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至安全范围。
6. 为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为100⁄√3）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。
2. 接地端子应就近可靠接地。
3. 测试开始前请输入正确的参数设置。
4. 测量过程中如果电流输出端子无电流输出，请检查输出保险管；保险管熔断电流为2A，禁止使用2A以上及以下的保险管。
5. 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至安全范围。
6. 为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为100⁄√3）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。
标准配置
| 测试仪主机 | 1台 |
| 红色2.0㎜2×3m +A/Bφ4弹棒插头测试线 | 2条 |
| 红色10mm鳄鱼护套夹 | 2个 |
| 红色ET-52针形插头 | 2个 |
| 接地线 | 1条 |
| 保险管（2A,φ5*20mm） | 3支 |
| 说明书 | 1本 |
| 测试报告 | 1份 |
| 合格证/保修卡 | 1张 |
| 装箱单 | 1份 |
注意：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，请购买前与销售人员进行确认。TEL：0514-82881249
