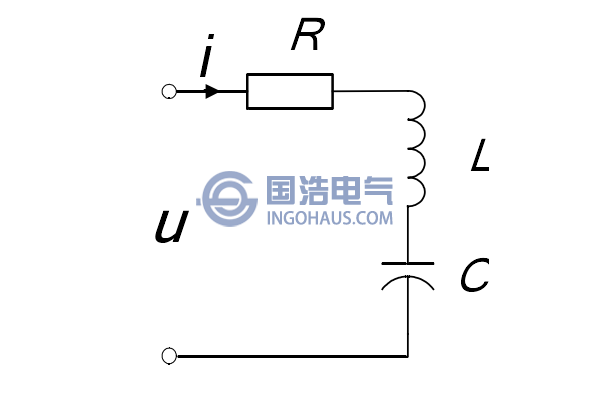

串联谐振耐压试验系统原理示意图
串联谐振耐压试验系统除了可以减小电源设备容量外它有还其它一些优点。例如当被试品在试验过程中被击穿后和通常的交流耐压试验相比，击穿点的故障电流由于补偿大电感的限制作用将大为减少，因而可以避免试品被烧坏。由于回路处于工频附近谐振状态，电源波形中的谐波成分主要降落在补偿大电感上，故被试品两端的波形较好。另外，通过实验室模拟试验，认为变频串联谐振耐压试验相对于工频交流试验的等效性优于其他方法。
根据试验回路调节谐振的方法不同，串联谐振试验系统可分为调感式和调频式两种，调感式串联谐振试验系统的缺点是电感的调节结构比较复杂，不容易提高系统的品质因数。调频式串联谐振试验系统的特点是结构轻便，品质因数高，提高了电源设备的效率，被认为是目前最切实可行而又经济有效的高压试验方法，下表是国外部分已实用的用于电缆高压现场试验的调频式串联谐振试验系统。

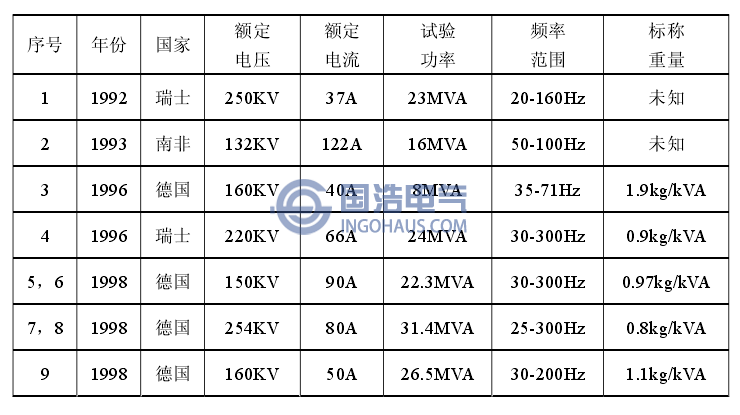

国外部分用于高压电缆现场试验的ACRF系统
