谐振电抗器技术性能分析

谐振电抗器的特点：

（1）额定电压高，由于谐振电抗器是整套系统的升压设备，它与被试品承受同样大小的电压，这要求其电压等级高，绝缘水平要好，一般要求其绝缘水平必须大于其额定电压的1.2倍。

（2）额定容量大，由于被试品电容量大，同时试验电压等级高，由功率计算公式可知，无功容量极大。由于整个系统的无功功率都是由谐振电抗器来提供，因此其容量往往是有功功率的几十倍到上百倍。

（3）试验时间长，由于GIS耐压试验前需要对其进行老练试验，一相试验时间最短需要10min，而进行电缆耐压时一相时间至少需要60min，因此电抗器必须能够满足1小时连续工作的要求，其工作时间顺序为60minON-60minOFF-60minON-60minOFF-60minON。

为了减小单台电抗器的体积及方便现场组装运输，选型的高压谐振装置采用了多台电抗器串并联运行，一方面提高试验电压，另一方面，也降低了制造的工艺要求，同时还降低了现场吊装工器具的要求。

通过电抗器的特点分析可以看出，电抗器具有补偿回路的容性电压的特点，同时自身还具有的线性特性好，参数稳定等特点。

扬州国浩电气有限公司专业制造变频串联谐振耐压试验装置，如有需求欢迎垂询！TEL：0514-82881249

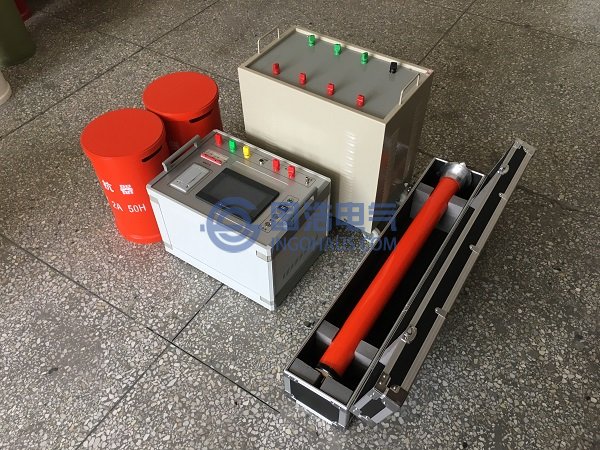

GHXZ系列变频串联谐振耐压试验装置
