电缆局部放电超声波的分类

超声波是一种统称，根据具体的波形特征还可以将其归为不同的种类。

首先可以根据波的传播方向与振动方向的关系进行分类，依据这种关系可将其分为以下几类：如果波的传播方向与其振动方向一致则称其为纵波；如果波的传播方向与其振动方向不一致且表现为垂直关系则称其为横波；在薄板中，如果波长与板的厚度差不多则称为板波；如果波是在介质的表面传播，在传播过程中受到的力主要是交变应力，这种波被称为表面波。

超声波的另一种分类方式是根据形状分类，具体可以分为以下几类：波阵面为球面的声波被称为球面声波；如果波阵面是平面则称为平面波。

不同声波持续时间不同，如果时间长周期大，称为连续波，而有的声波瞬间达到峰值又立即衰减完毕，称为脉冲波。

局部放电产生的超声波属于机械波，按照第一种分类方法属于纵波，传播方向与振动方向相同，按照第二类分类方法属于球面波，放电源相当于一个点声源，按照第三种分类方法属于脉冲波，持续的时间很短。

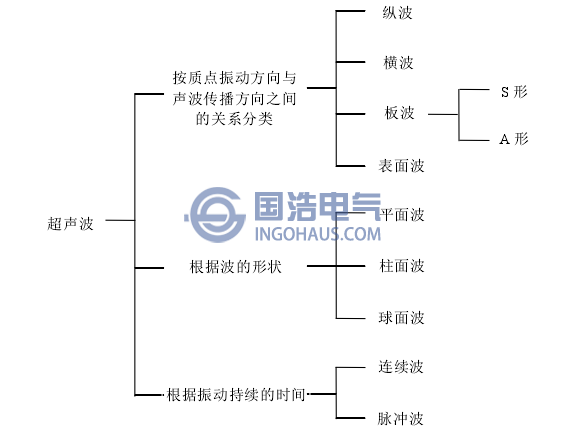

具体分类如图所示。

超声波的分类
