本文以我司GHPD1002开关柜局部放电测试仪为例，结合我们大量的实际案例和经验，给大家讲解下如何判读仪器检测出的数据，从而对检测对象的局放状态做出准确的判断。判断参考数据如下图2所示。
图1 GHPD1002开关柜局部放电测试仪现场测试

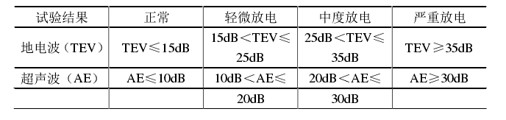

图2 开关柜试验结果判断依据
（2） 当仪器检测开关柜的数值，超声波小于10dB、地电波小于15dB时，基本可判断此开关柜无明显放电现象，即运行良好。
（3） 当仪器检测开关柜的数值，超声波大于10dB小于20dB、地电波大于15dB小于25dB时，可判断此开关柜有轻微放电现象，此时开关柜无需立即停电处理，可按原有停电计划优先安排检修。
（4） 当仪器检测开关柜的数值，超声波大于20dB小于30dB、地电波大于25dB小于35dB时，可判断此开关柜有中度放电现象，应尽快安排停电计划，进行停电检修。
（5） 当仪器检测开关柜的数值，超声波大于30dB、地电波大于35dB时，可判断此开关柜有严重放电现象，此时开关柜需进行密切监控，同时立即安排停电计划，进行停电检修。
