浅谈局部放电之工频相关性

发布时间:2020-02-26 02:24:07人气:

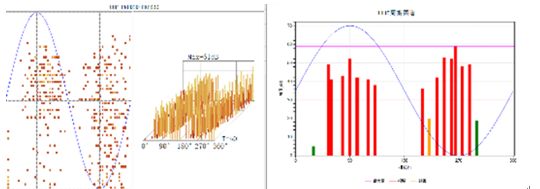

工频信号

局放检测过程中的干扰信号排除,主要是排除基于电磁辐射原理的干扰信号。分析检测信号的工频相关性,能够有效判断该信号是否与工频信号相关,如果相关,则该信号是在工频的环境下发出的信号,很有可能是局放信号,但也可能是来源于电力系统中的干扰,如灯、空调、电表柜、二次回路,但如果没有工频相关性,则大多来源于干扰信号。

我们知道在现场进行局放检测的时候,现场环境条件是比较多样的,存在着各式各样的的干扰。所以在现场检测时摆在我们一线运检人员面前的课题是如何有效的排除各种干扰来提高检测结果的准确性,今天我们从工频相关性的角度给大家简单介绍下各种外界干扰信号以及放电信号的特征。

1.气隙放电
放电信号在一个工频周期的正负半周具有较好的对称性,放电脉冲较多。

2.电晕放电、悬浮电位
放电信号在一个工频周期内只有一簇,放电信号密集;放电信号在每个工频周期内都有几根,信号较少,但工频相关性强;信号间歇性强,信号幅值一般都较大且相对稳定。

3.金属颗粒
放电信号较少且比较离散,工频相关性差,随机性强。

4.移动电话
脉冲频率大约在2.2-217Hz之间,脉宽一般为0.57ms。

4.照明灯
类似浮电位局放信号,但信号幅值不稳定变化较大。

6.电子围栏
重复频率为秒级的脉冲,拉开到20us显示为一连串的脉冲信号。
