变压器的铁芯

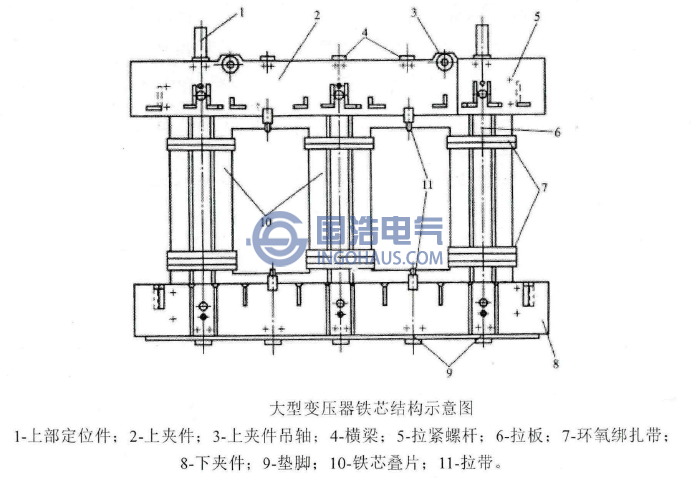

在变压器的组成构件中，铁芯也是必不可少的一部分，这是由于铁心在运行过程中起到导磁回路的作用，它把两个独立的电路用磁场紧密联系起来，电能由一次绕组转换为磁场能后经铁芯传递至二次绕组，在二次绕组中再转换为电能。从结构方面讲，铁芯一般都是一个机械上可靠的整体，再铁芯上套装线圈，铁芯夹件可以支撑引线，变压器内部几乎所有的部件都安装或固定在铁芯上。典型的变压器结构如图所示。铁芯是框形闭合结构。其中套线圈的部分成为心柱，不套线圈只起闭合磁路作用的部分称为铁扼。

铁芯有两大基本结构，即壳式和心式。铁芯通常采用磁导率比较高的磁性材质(硅钢片)叠装而成，磁性材料可以有效降低涡流等现象而导致的危害，另一方面，其还能够增强导磁水平。根据所采用硅钢片的具体特点，可将其进行进一步细分，分别是冷轧以及热轧。而铁芯的类型通常可以分成三类，分别是心式、壳式和渐开线式。若在铁芯的中部进行剖开即可发现，其通常呈现出阶梯形的框架，该项设计的本质出发点是要实现其空间的有效利用。对于某些特殊的变压器，由于其容量水平较高，因此，为了提升其散热能力，通常会在铁芯里面配置油道。
