开关柜局放带电检测的实施策略

发布时间:2020-02-29 01:56:05人气:

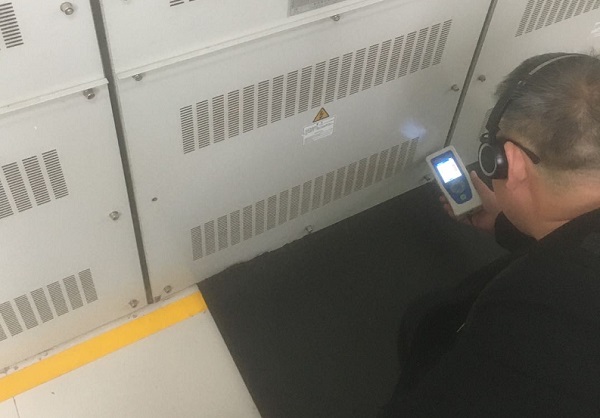

开关柜局部放电测试

对于运维人员来说,我们的开关柜局放多长时间检测一次以及怎样的判定标准才能有效保证柜体的安全运行是一个比较现实的问题。我们依据《电力设备带电检测技术规范(试行)》的规定以及现场经验,暂态地电压检测周期一般是新设备投运后1周内检测一次;运行中半年至1年检测一次;当发生缺陷或不良工况认为必要时检测一次。判定为正常的标准:相对值小于20dB;判定为异常的标准:相对值大于20dB(相对值:被测设备数值与环境数值(金属)差)。

每次检测,同一个站所有开关柜检测时应使用同一检测仪器进行检测。当判定有缺陷时,可根据条件进行在线监测,通过对比监测到的数据进行综合判断。

超声波检测的周期是新设备投运后1周内检测一次;运行中半年至1年检测一次;当发生缺陷或不良工况认为必要时检测一次。判定为正常的标准:无典型放电声音或者图谱,且数值小于8dB。判定为异常的标准:数值大于8dB且小于15dB。判定为缺陷的标准:数值大于15dB。

一般超声波检测频率在20-100kHz之间的信号,若检测到放电,可根据信号声音及幅值进行分析。进一步的分析方法可参考上一篇文章中的分析方法以及建立数据库,为缺陷判断提供有效的经验和数据支持。
