连接头的结构形式

接头的结构型式根据电缆品种、电压等级及用途不同而异，按电缆品种来分，有：自容式充油电缆接头、钢管充油电缆接头、塑料电缆连接头。前2种接头内部绝缘结构和材料类似，应力锥附近的电场分布不均匀，由于材料性能不能满足目前电压等级的输电要求，逐渐被塑料型电缆接头取代。因此，对接头进行局部放电的在线检测就以XLPE电缆接头为例进行介绍。

塑料型电缆接头也有3种结构：

（1）绕包带型连接头这种形式的电缆接头把电缆外护层、绝缘屏蔽层按规格剥除，再进行导体的连接，其优点是允许工作场强大。下图是交联聚乙烯电缆绕包性连接头的结构。

交联聚乙烯电缆绕包性连接头

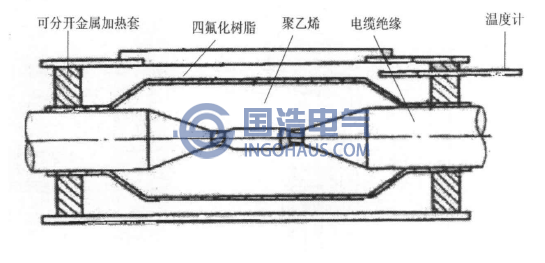

模塑型连接头示意图

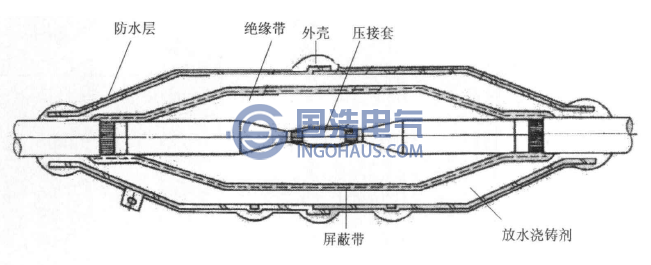

模铸型接头示意图
