局部放电故障定位

对于局部放电检测工作来说，不仅需要检测开关柜是否有发生放电，更重要的是需要对放电故障进行定位和故障判别。

（1）声、光定位：这种定位方法主要针对于发生在开关柜电缆室内的较为严重的放电故障。在开关柜电缆室的正表面外壳上有一个透明的观测窗口，从这个窗口可以看到发生放电弧光的放电位置，同时电缆室的放电声响也能帮助检测人员进行人工定位。电缆
室的电气条件简单明了，用强手电从观测窗口可以看见内部电缆和电缆连接部位的运行情况，只要电缆室内有异响根据经验和声音源就可进行故障定位。

（2）超声波定位：超声波定位法是根据局部放电产生超声波信号的传播方向和变化强度来确定放电点位置的。超声波定位方法目前常用的有：v型曲线定位法、双曲面定位法、球面定位法、顺序定位法和模式识别法等，但这些方法操作过于复杂在实际局部放电检测应用中很难实现。

随着检测技术的不断发展，超声波检测技术变得越来越成熟，因此可采用直接定位法来对超声波源进行直接定位。局部放电检测仪带有将超声波转化为人听觉可听到声音的功能，所以在实际使用中可直接戴上耳机接听超声波传感器感应回来的信号，依靠人的听觉对放电故障部位进行定位。此外局部放电仪还有将检测的超声波转化为声音分贝值的功能，也可通过监测分贝值得大小来对故障部位进行定位。因为离局部放电点越近超声波的能量就越高，分贝值也就越大，所以这种方法方便、简单、工作效率高因此在工程实际应用中使用很广泛。当然这种方法需要不断变换检测部位，开关柜发生局部放电检测过程较为繁琐，但也很直观，总体来说优点大于缺点。

（3）暂态地电压(TEV)定位法：由于暂态地电压的检测特点，检测时只能将电容传感器紧贴于开关柜的金属外壳，因此对于其定位也只能从开关柜外壳的传播信号来判断，在一般的工程实践中也只能定位到故障点离开关柜的那个缝隙最近。

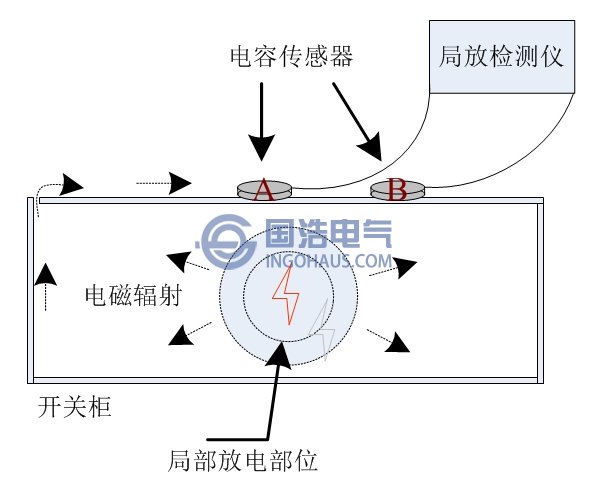

局部放电仪的暂态地电压定位法使用原理

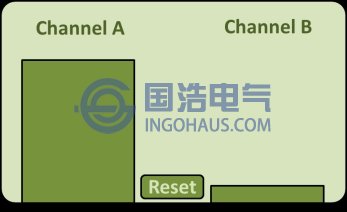

A，B两传感器检测信号对比图
