特高频局部放电检测基本原理

特高频(ultra high frequency)指信号频率为300MHz-3000MHz范围内的电磁波。

当局部放电发生时，会瞬间出现一个陡峭的脉冲电流，同时向外发射300MHz-3000MHz的电磁波，常见的有TEM，TE以及TM波，这些特高频电磁波会继续沿波导方向传播，并沿组合电器气隔盆式绝缘子浇注口往外传出，特高频局部放电检测就是是通过UHF传感器测量传出的特高频信号，实现局部放电测量和定位。

GIS特高频局部放电检测法是通过UHF传感器检测GIS内部特高频信号特征，映射出局部放电的类型特性，如悬浮电位、电晕放电等，进而分析GIS内部有无放电，从而反应GIS内部局部放电的类型及大体位置。

特高频法具有较高的灵敏度和抗电晕千扰(低于300MHz频段)能力。

通常UHF传感器有安装在设备里面的UHF传感器和安装在设备外面的UHF传感器两种。检测原理如图。

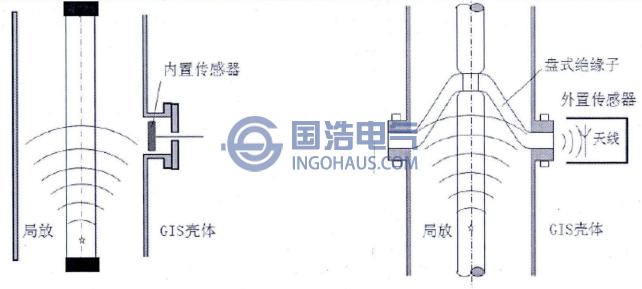

特高频局部放电检测原理图
