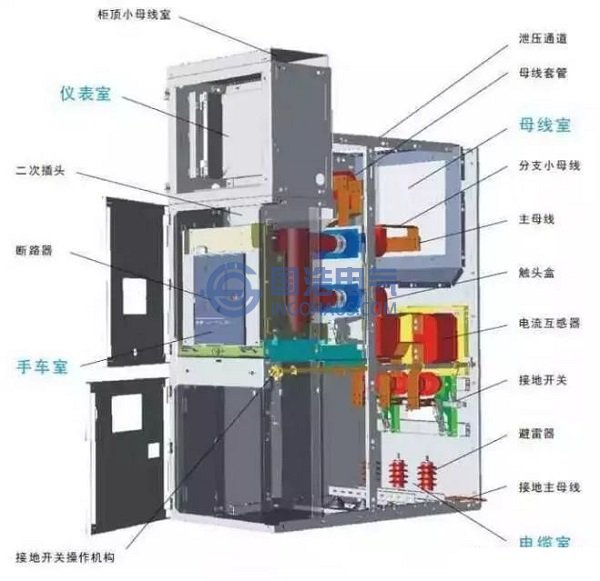

高压柜结构
根据麦克斯韦电磁场理论，局部放电现象产生出变化的电场，变化的电场激起磁场，而变化的磁场又会感应出电场。这样，交变的电场与磁场相互激发并向外传播形成电磁波。
为了减小设备尺寸，使得结构更加紧凑，一般在制造中采用了大量的绝缘材料，如环氧浇注的cT, PT、静触头盒、穿墙套管、相间隔板等，如果这些绝缘材料内部存在局部放电，放电电量先聚集在与放电点相邻的接地金属部分，形成电流脉冲并向各个方向传播。对于内部放电，放电电量聚集在接地屏蔽的内表面，因此，如果屏蔽层是连续时，就无法在外部检测到放电信号。但实际上，屏蔽层通常在绝缘部位、垫圈连接处、电缆绝缘终端等部位出现破损而导致不连续，这样高频信号就会传输到设备外层，形成暂态对地电压，简称TEV。

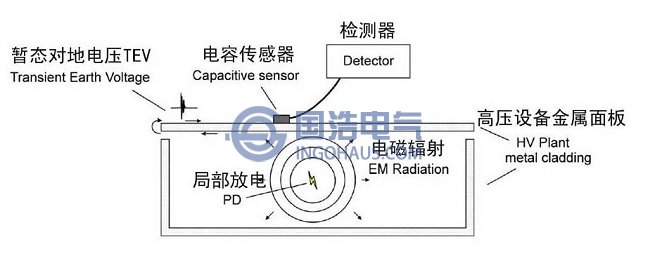

电气设备内部的放电主要有表面放电、内部放电、高压电极的尖端放电、电晕放电等。在放电过程中，由局部放电脉冲产生电磁波(通常是几千赫一几十兆赫)，同时在设备的金属封闭壳体上产生一个瞬时对地电压(TEV)，我们可以通过特制的电容耦合探测器捕捉这个TEV信号(测量方法见图)，从而得出局部放电的幅值和放电脉冲频率。
高压柜局部放电测量方法
