根据电缆发生局部放电的位置和机理的不同，我们可以将放电类型划分为内部放电(空穴放电、气隙放电)、外部放电和电晕放电。如图所示为电缆的缺陷图。

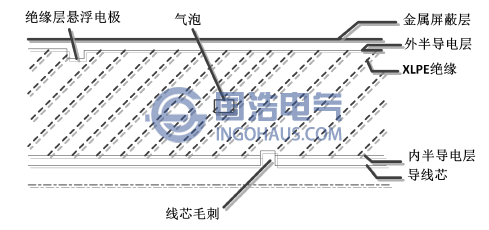

电缆缺陷示意图
也叫做空穴放电，或者间隙放电。该种类型的放电发生的位置是在电缆绝缘介质内部的空穴里。导致电缆绝缘层中存在气隙的因素有很多，例如在生产的过程中，残留的空气滞留在绝缘层内部，或者在安装的过程中承受外在的振动等造成绝缘层内部的局部裂缝，或是在电缆通电使用的过程中，由于高温和电场的综合作用而发生的某些物理反应和化学反应等。电缆绝缘层中出现气隙或者其他杂质时，可以看做主绝缘上有一个电容，当电缆接通交流电工作的情况下，会不间断的对电容进行充电放电。这样反复的充放电所产生的热量会加速绝缘介质的氧化现象。
（2）外部放电:
又叫做表面放电，或者沿面放电。它主要发生在绝缘介质的表面，当电场强度大于表面介质所能承受的最大场强时所发生的放电现象。
（3）电晕放电:
由于电场的电极分布不均，导致空气中某些区域电场的强度很大，超过了空气的击穿强度导致放电现象的发生。一般电晕放电多发生在那些日常暴露在空气中的高压设备中，如高压传输线、高变压器等。当外加工频交流电压时，在一个周期内可能发生多次电晕放电现象，随着外加电压提高，放电频率也会相应的提高，但是放电的幅度基本上不会发生变化。
