脉冲电流法是出现的最早的一种测量局部放电的方法，也是目前应用的较普遍的测量方法。它得到了IEC标准的认可，同时也获得了中国国家标准的肯定。
脉冲电流法是通过在XLPE电缆接头或者终端处接一个高频电流互感器，来耦合得到局部放电瞬间所产生的高频脉冲电流。视在放电量是脉冲电流法经常用来表征电力设备发生局部放电的基本参数，除此之外，我们还可以将局部放电起始电压、熄灭电压、放电重复率、脉冲放电能量等作为表征局部放电程度的参数。

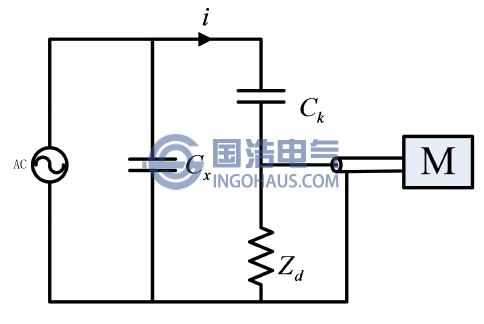

如图所示为脉冲电流法测量电缆局部放电的等效原理图，Cx二为局部放电源，在等效电路中，局放源为电容，Ck是耦合电容。当Cx放电源发生局部放电现象时，放电的电流会流经Ck，阻抗Zk两端的电压会产生瞬时变化，记做脉冲电压△U，△U经过传输电路、放大电路以及相关的计算处理之后，可以作为局部放电的基本参量。脉冲电流法主要是对放电频带中的低频带耦合并重点分析，这种方式还能够成功的避开无线电波信号的干扰。
脉冲电流法原理图
1）高频互感器耦合得到的局部放电脉冲信号具有非常丰富的信息量；
2）当电力设备发生局部放电时，对突变的信号非常敏感，因此能够很准确的定位到发生局部放电的故障位置；
3）可以有效的校准，容易定量。
