振荡波检测技术及其检测原理

振荡波检测技术（oscillating wave testing system，OWTS）是最近几年才兴起的，用来检测电缆局部放电的新的测量方法。振荡波检测系统对电缆施加电压的时间非常短暂，因此对电缆不会造成任何伤害，而且携带比较方便，操作相对容易，目前己经广泛的应用于测量和定位电缆局部放电。

振荡波检测技术的原理是通过阻尼振荡来实现对电缆的充电和放电过程，使被测电缆和其他的电感电阻等原件组成阻尼振荡电路。将类似于正弦波工频电压的振荡波电压施加在被测电缆两端，用来激发电缆故障处的局部放电，之后用脉冲电流法来测量得到局部放电的大小。该方法的具体实现电路如下图所示，振荡波检测过程可以分为两部分：第一部分是开关IGBT断开，直流电源给被测电缆充电;第二部分是开关IGBT闭合，电路通过振荡形成振荡电压，同时激发被测电缆的故障源发生局部放电行为。

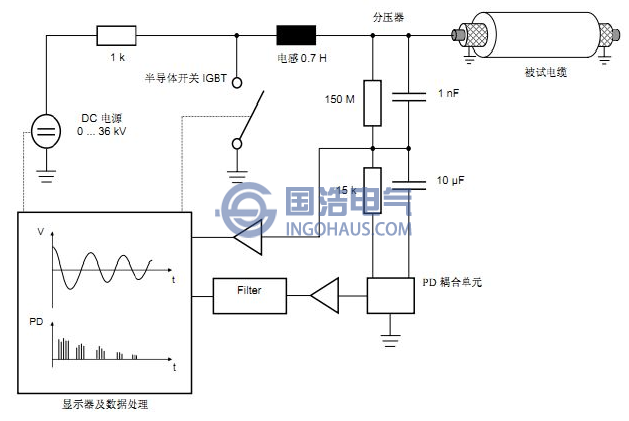

振荡波检测技术电路原理图
