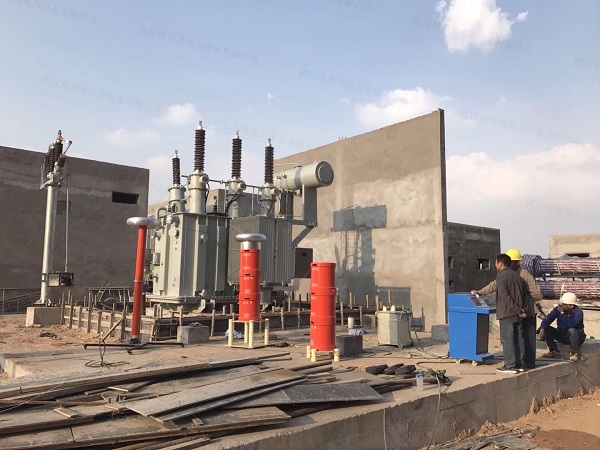

变频串联谐振现场试验
变频串联谐振试验回路由高压串联谐振主回路和调频调压回路两部分组成，见下图。高压串联谐振的主回路，主要由被试品电容Cx和电抗器L组成，JLB激励变压器的高压绕组提供谐振频率为fx=1/（2π√LCx）的激励电压，供高压主回路维持持续稳定的谐振。调频调压回路主要由变频器、调压器组成。

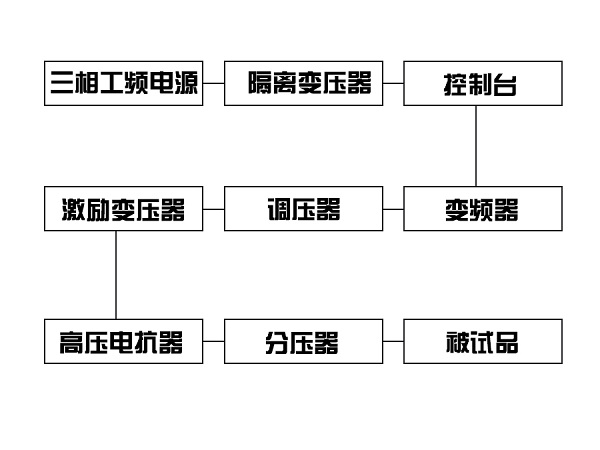

变频串联谐振原理框图

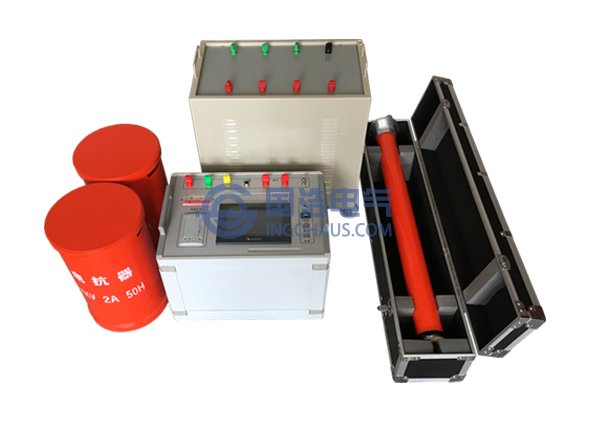

变频串联谐振试验装置主要由下列部件组成：
①隔离变压器：在回路中起防反击保护作用；②变频器；③调压器：用作回路电压调节；④激励变压器:提供谐振基本电源；⑤电抗器；⑥分压器；⑦控制部分：对回路部分进行操作、控制及监测回路电压、电流、频率等数据。
