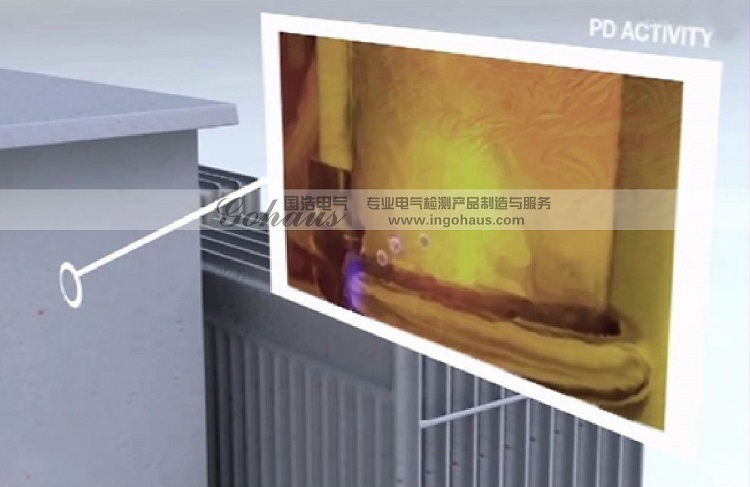

变压器内局部放电
三种情况下超声波在局部放电源与超声传感器之间传播有多种路径。根据局部放电的发声原理，我们可以将局部放电源发出的超声波看成是球面波，球面波辐射的声波波阵面是均匀球面，所以声波向各个方向传播是完全相同的。由于实际变压器内结构复杂，无法理论分析超声波的传播途径，所以简化了变压器结构以分析局部放电发声时超声波的传播路径。以下分析归纳了几种变压器内超声波在局部放电发声时从局部放电放电源传播到超声阵列传感器的路径。第一条路径，超声波以直达波的形式从局部放电源位置到达超声波传感器。第二条路径，超声波从局部放电源位置先到达变压器壁，再在变压器壁内传播到达超声传感器。第三条路径，超声波从局部放电源位置先到达变压器壁，再通过变压器壁的反射最终到达超声传感器。第四条路径，超声波从局部放电源位置在绕组处发生绕射或者透射，再到达超声传感器。第五条路径，超声波从局部放电源位置到达绕组，通过绕组、变压器壁内传播到达超声传感器。局部放电源的三种位置发生局部放电时超声波传播都存在这五种路径，但是由于局部放电源位置的不同导致的不同路径的传播距离不同以及超声波在不同介质内传播速度不同，每种路径的超声波到达超声传感器的时间不同。
