局部放电测量中的抗干扰措施是十分重要，根据不同的干扰来源，可以采取滤波、屏蔽以及可靠接地等措施抑制或减弱干扰，以下为2种常用的屏蔽干扰措施。
1. 试验室的屏蔽
试验室的屏蔽，不仅能避免测量仪器受外界电磁场的影响，同时也避免了试验室内的放电试验所产生的电磁波对环境的影响。理想的屏蔽是用良导体(钢板或铜箔)全部封闭起来。为了节省金属材料，可以采用金属网屏蔽，其效果比金属板差些，但在一般要求不很高的场合也能使用。不宜采用金属丝编绞成的网，因为网的节点接触电阻很大，涡流作用大大削弱，屏蔽效果很差。实践证明，采用1cm×1cm的铁丝网，每个节点焊在一起，可以达到很好的屏蔽效果。另外，试验室的门窗四周必须与屏蔽网可靠连接。

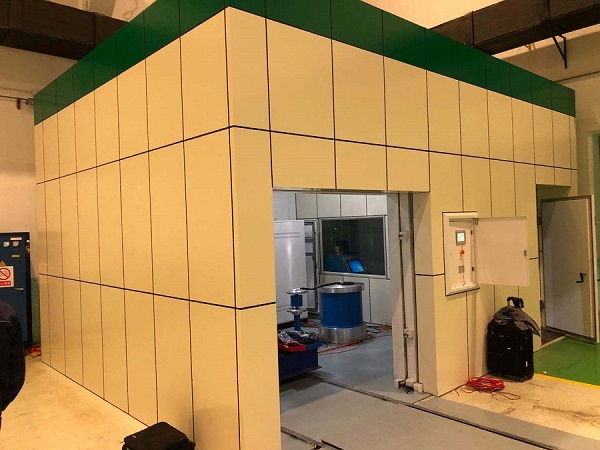

局部放电屏蔽实验室
2. 变压器套管线端的屏蔽
对变压器进行局部放电测量时，为防止变压器套管线端空气电晕的干扰，通常在变压器套管线端加金属屏蔽罩。常用的屏蔽罩有馒头形和双环形两种，如图所示。以屏蔽罩表面最大电场强度不超过2kV/mm(方均根值)计算，使用尺寸见下表。

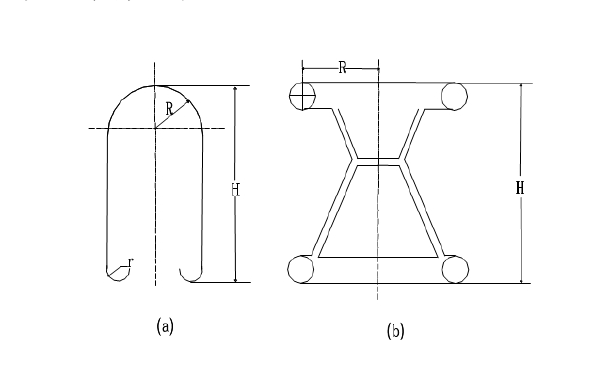

屏蔽罩示意图 (a)馒头形 (b)双环形

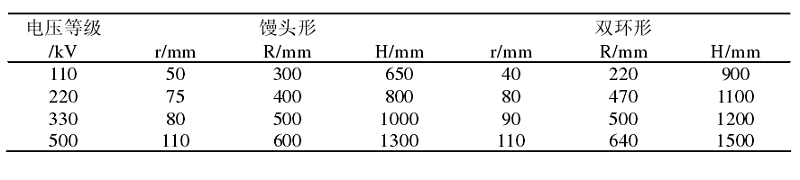

屏蔽罩推荐尺寸
为保证良好的屏蔽效果，屏蔽罩的表面应光滑，无尖角毛刺。另外，用导电性能较好的橡胶内胎作屏蔽环，也能达到较好的屏蔽效果。
此外，当施加较高的低压电压和进行中性点电压支撑时，试验连线应采用适当截面的导线，避免连线出现电晕。
