变压器局部放电超声波定位
局部放电定位对变压器的生产制造以及对变压器的故障维修具有重要的指导意义。目前，被用作局部放电定位的方法中，使用最为广泛的定位法主要分为电脉冲定位的电气定位法和利用超声波定位的超声波定位法。下面简单介绍下超声波定位法原理和方法。
在发生局部放电的时候，变压器各出线端均会接收到局部放电产生的电磁波信号、电脉冲信号和超声波信号。将局部放电源作为这些信号的发射源，这样这些信号在变压器复杂的内部结构中就可看成以一个球面的方式向四周传播。超声波定位法就是利用超声波以球面传播的规律，在变压器外壳上设置将超声波信号转换为电信号的灵敏度比较高的超声波传感器，显示和测量超声波信号。
以电流脉冲信号为触发信号，同时测量局部放电的电脉冲和超声波，就可以测量局部放电产生的超声波传播到变压器外壳上各个超声波传感器的每段时间，然后根据超声波在不同传播介质中的传播特性来测定产生局部放电放电源的位置。这就是超声波定位的基本原理。

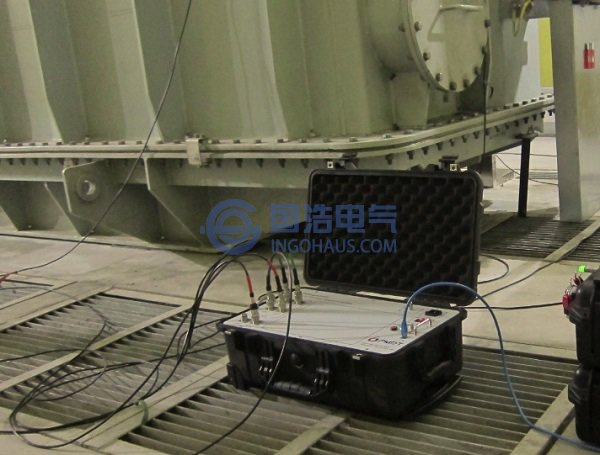

于是，利用多通道局部放电综合分析仪的一个通道测量局部放电的脉冲电流信号，另一个通道通过安装在变压器油中或油箱外侧上的超声波传感器测量由放电源发出的超声波信号，则两通道接收到的信号的时间差，即可以近似的看作超声波在变压器内部的传播时间。结合超声波在不同介质中的传播速度和方向确定放电源的位置。
超声波在变压器内部以球面的方式向四周传播，以纵波的形式在变压器油中向外传播，超声波到达变压器油箱壁时，一部分继续以纵波形式穿越油箱壁向外传播，另一部分则沿箱壁以横波形式向周围传播，超声波在变压器内部的传播方式如图所示。

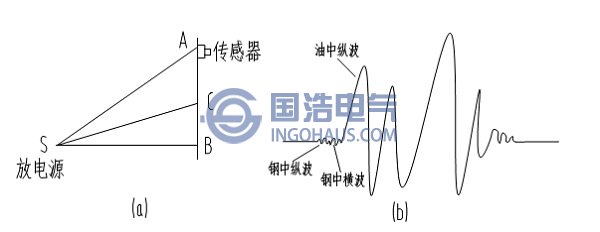

超声波传播方式
(a)超声波传播路径 (b)超声波波形
