今天小编接着上一篇博文给大家继续来给大家分享，今天呢要给大家普及的知识就是三相不平衡的危害，一起来看看吧！
1．增加线路的电能损耗
在三相四线制供电网络中，电流通过线路导线时，因存在阻抗必将产生电能损耗，其损耗与通过电流的平方成正比。当低压电网以三相四线制供电时，由于有单相负载存在，造成三相负载不平衡在所难免。当三相负载不平衡运行时，中性线即有电流通过。这样不但相线有损耗，而且中性线也产生损耗，从而增加了电网线路的电能损耗。三相四线制结线方式，当三相负荷平衡时线损最小；当一相负荷重，两相负荷轻的情况下线损增量较小；当一相负荷重，一相负荷轻，而第三相的负荷为平均负荷的情况下线损增量较大；当一相负荷轻，两相负荷重的情况下线损增量最大。当三相负荷不平衡时，无论何种负荷分配情况，电流不平衡度越大，线损增量也越大。

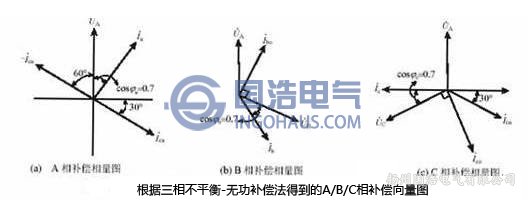

三相补偿相量图
2．增加配电变压器的电能损耗。
配电变压器是低压电网的供电主设备，当其在三相负载不平衡工况下运行时，将会造成配变损耗的增加。因为配变的功率损耗是随负载的不平衡度而变化的。在生产、生活用电中，三相负载不平衡时，使变压器处于不对称运行状态。造成变压器的损耗增大(包括空载损耗和负载损耗)。根据变压器运行规程规定，在运行中的变压器中性线电流不得超过变压器低压侧额定电流的 25%。此外，三相负载不平衡运行会造成变压器零序电流过大，局部金属件升温增高，甚至会导致变压器烧毁。
3．配变出力减少。
配变设计时，其绕组结构是按负载平衡运行工况设计的，其绕组性能基本一致，各相额定容量相等。配变的最大允许出力要受到每相额定容量的限制。假如当配变处于三相负载不平衡工况下运行，负载轻的一相就有富余容量，从而使配变的出力减少。

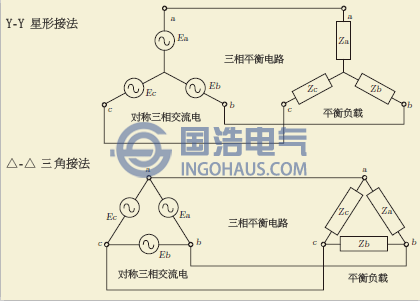

配变接法
4．配变产生零序电流。
配变在三相负载不平衡工况下运行，将产生零序电流，该电流将随三相负载不平衡的程度而变化，不平衡度越大，则零序电流也越大。运行中的配变若存在零序电流，则其铁芯中将产生零序磁通。(高压侧没有零序电流)这迫使零序磁通只能以油箱壁及钢构件作为通道通过，而钢构件的导磁率较低，零序电流通过钢构件时，即要产生磁滞和涡流损耗，从而使配变的钢构件局部温度升高发热。配变的绕组绝缘因过热而加快老化，导致设备寿命降低。同时，零序电流的存也会增加配变的损耗。5．影响用电设备的安全运行。
配变是根据三相负载平衡运行工况设计的，其每相绕组的电阻、漏抗和激磁阻抗基本一致。当配变在三相负载平衡时运行，其三相电流基本相等，配变内部每相压降也基本相同，则配变输出的三相电压也是平衡的。假如配变在三相负载不平衡时运行，其各相输出电流就不相等，其配变内部三相压降就不相等，这必将导致配变输出电压三相不平衡。同时，配变在三相负载不平衡时运行，三相输出电流不一样，而中性线就会有电流通过。因而使中性线产生阻抗压降，从而导致中性点漂移，致使各相相电压发生变化。负载重的一相电压降低，而负载轻的一相电压升高。在电压不平衡状况下供电，即容易造成电压高的一相接带的用户用电设备烧坏，而电压低的一相接带的用户用电设备则可能无法使用。所以三相负载不平衡运行时，将严重危及用电设备的安全运行。
感容性三相负荷不平衡向量图
三相电压不平衡的发生将导致达到数倍电流不平衡的发生。诱导电动机中逆扭矩增加，从而使电动机的温度上升，效率下降，能耗增加，发生震动，输出亏耗等影响。各相之间的不平衡会导致用电设备使用寿命缩短，加速设备部件更换频率，增加设备维护的成本。断路器允许电流的余量减少，当负载变更或交替时容易发生超载、短路现象。中性线中流入过大的不平衡电流，导致中性线增粗。

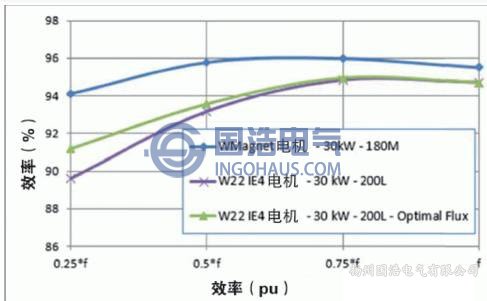

电动机效率
6．电动机效率降低。
配变在三相负载不平衡工况下运行，将引起输出电压三相不平衡。由于不平衡电压存在着正序、负序、零序三个电压分量，当这种不平衡的电压输入电动机后，负序电压产生旋转磁场与正序电压产生的旋转磁场相反，起到制动作用。但由于正序磁场比负序磁场要强得多，电动机仍按正序磁场方向转动。而由于负序磁场的制动作用，必将引起电动机输出功率减少，从而导致电动机效率降低。同时，电动机的温升和无功损耗，也将随三相电压的不平衡度而增大。所以电动机在三相电压不平衡状况下运行，是非常不经济和不安全的。

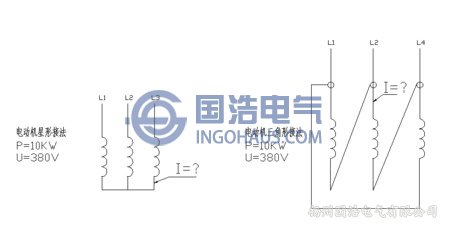

电动机接法
