一、三段式过电流保护简述
电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成一整套保护，称做三段式电流保护。
三段式过电流保护

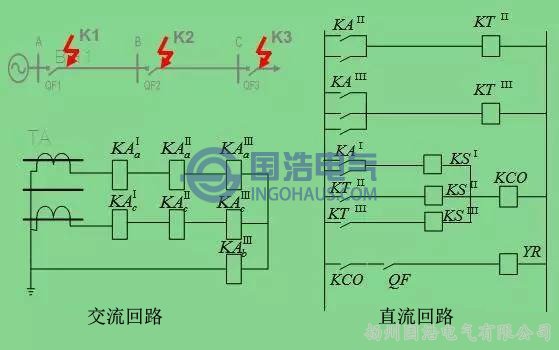

交直流回路
任何一种电源在发生故障时，都有可能使输出电流失去控制，为了使用户的负载不致因此而损坏，电源一般都设有过流保护。当有些负载是容性负载时，由于大容量的电解电容器并联在一起，当电源发生故障时，电流就可能大幅度上升，而电压的升值却不甚明显，这时电源内部的过流保护部件会首先启动，电源会自动切断输出。
过流保护值是不能人工设定的，机内已经定死，一般为额定电流的1.2～1.5倍。需要说明的是，过压保护会立即快速启动，过流保护则有一秒左右的延时。这是因为如电源正常工作时，如电源的负载发生突然短路，此时电源输出的瞬间电流是数倍或数十倍的额定电流 值，可以认为是一个电流冲击，远远超过过流保护的数值，但这时并不希望过流保护起作用。而希望短路解除后，电压自动恢复正常。因此在设计过流保护时，要避开突发短路时的电流冲击，而仅考虑使输出过电流的时长达到一定的值才启动过流保护。
过流保护
二、三段式过电流保护原理解析
2.1 I段，无时限电流速断保护

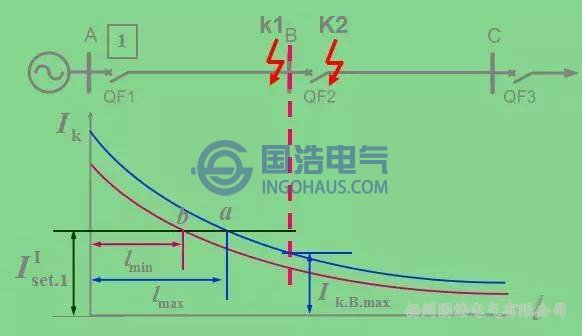

无时限电流速断保护
动作定值：按最大运行方式下（三相短路）线路末端发生故障整定；灵敏度按最小运行方式下（两相短路）来进行校验。
动作时限：速断保护，无时限。
速断保护的构成

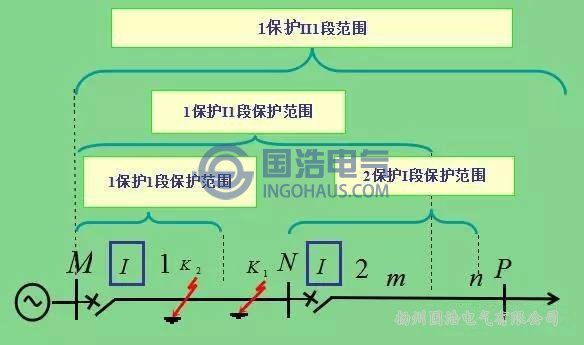

2.2 II段，带时限电流速断保护

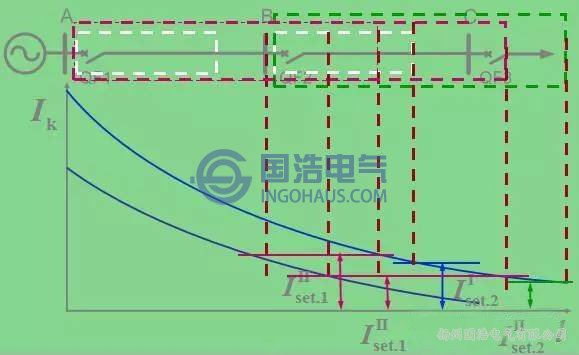

带时限电流速断保护
动作定值：大于下一段线路一段保护动作定值。小于本段线路I段保护定值。
动作时限：大于下一段线路一段保护动作时限。大于本段线路I段保护时限。
2.3 III段，定时限过流保护
定时限过流保护

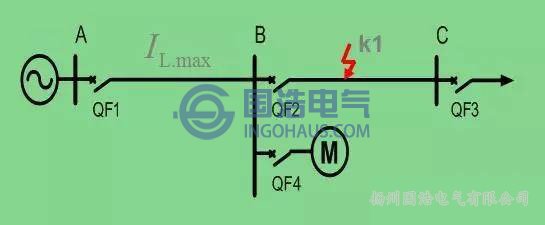

动作定值：保证在正常并伴有电动机启动时的负荷电流下不动作；保证外部故障切除，下一母线有电动机启动下的负荷电流不动作。比I段和II段定值小很多。
动作时限：各线路III段保护的延时必须相互配合。

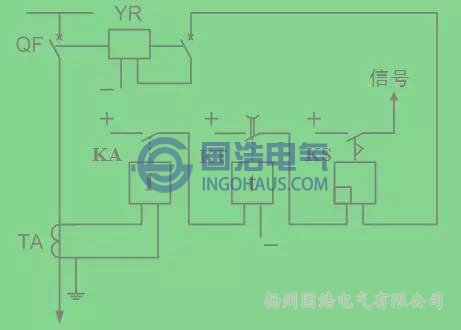

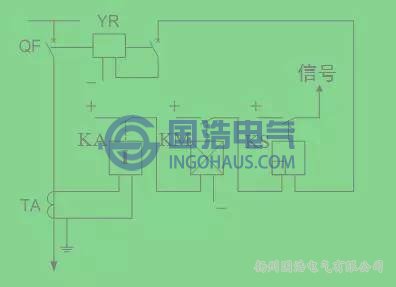

保护构成
保护过程
三、过电流保护
指按躲过最大负荷电流来整定的保护；是三段式电流保护的第Ⅲ段；
可以作为本线路的近后备保护，还可以作相邻线路的远后备。
正常运行时不起动；
外部故障切除之后能可靠返回；
外部故障

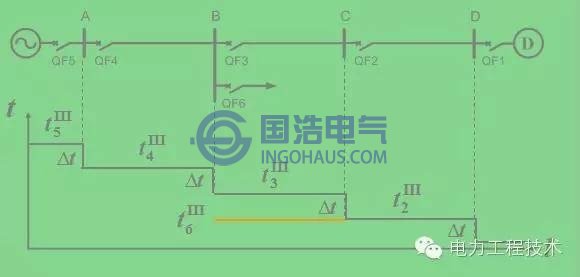

按阶梯原则选择
阶梯原则
3.1近后备校验
最小运行方式、两相短路、本线路末端
近后备校验
3.2远后备校验
最小运行方式、两相短路、相邻线路末端
远后备校验
3.3在各个过电流保护之间，要求灵敏系数互相配合。
灵敏系数互相配合
保护构成
保护过程
四、总结
（1）Ⅰ段、Ⅱ段做为主保护，Ⅲ段做为后备保护。（2）Ⅰ段不能保护全长，保护范围不稳定。
（3）Ⅱ段可以保护全长，保护速动性差一些。
（4）Ⅲ段最灵敏，故障越靠近电源，切除时间越长。
（5）简单、可靠，单侧电源系统中选择性较好，一般可以满足速动要求。
