今天小编接着上一篇博文给大家来分享电力电缆线路局放实验：
电力电缆试验按照阶段划分，主要分为出厂前的出厂试验、施工阶段的交接试验和运行后的例行试验和诊断性试验。
出厂试验是生产商为确保电缆合格出厂而开展的试验，由生产商负责；交接试验是确保电缆及附件经现场敷设、安装后满足使用要求的一种手段，多由运行方组织，施工单位负责实施；而运行后的例行试验和诊断性试验更像是定期为电缆进行健康体检，由运行方组织开展。
出厂试验项目内容和标准在招标采购合同中有约定，这里不展开说明。以下主要介绍交接试验和运行后的例行试验和带电检测项目和标准。
电力电缆线路交接试验项目和方法，目前依据的标准为GB 50150《电气装置安装工程 电气设备交接试验标准》、DL/T 1253—2013《电力电缆线路运行规程》、DL/T596《电力设备预防性试验规程》。
随着试验和检测技术的发展，局部放电检测被证明对电缆线路缺陷的检测有良好的有效性，国家电网公司在2015年颁布的企业标准Q/GDW 11316—2014《电力电缆线路试验规程》，明确电力电缆线路交接试验应开展局放试验。
最近几年电缆试验标准更新较快，请大家注意版本
例行试验项目如下：
主绝缘及外护套绝缘电阻测试、 主绝缘交流耐压试验、 接地电阻测试和交叉互联系统试验。

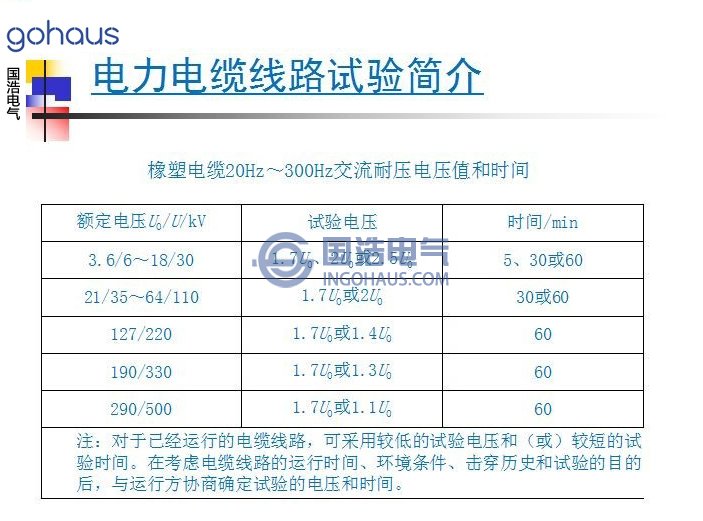

主绝缘耐压试验以外的例行试验均在主绝缘耐压试验时电力电缆线路停电时开展。主绝缘耐压采用频率范围为20Hz~300Hz的交流电压对电缆线路进行耐压试验，配电网（35kV及以下推荐采用振荡波试验）。
诊断性试验：

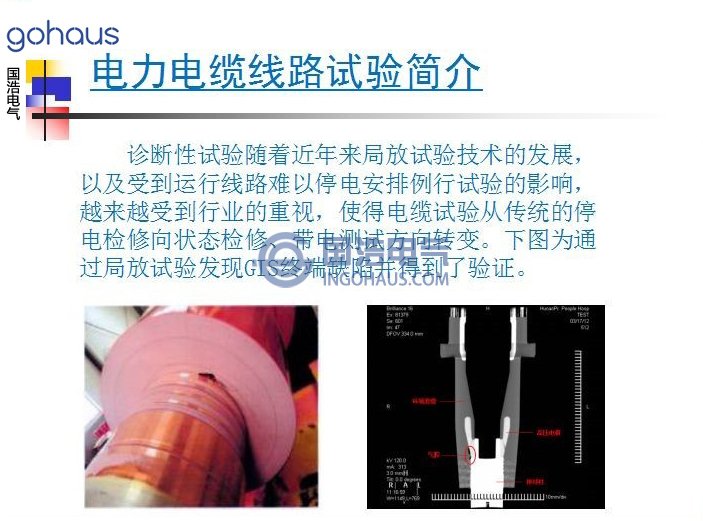

电缆线路诊断性试验包括超声波检测、高频局部放电测试、特高频局部放电测试和振荡波局部放电测试、红外测试等。

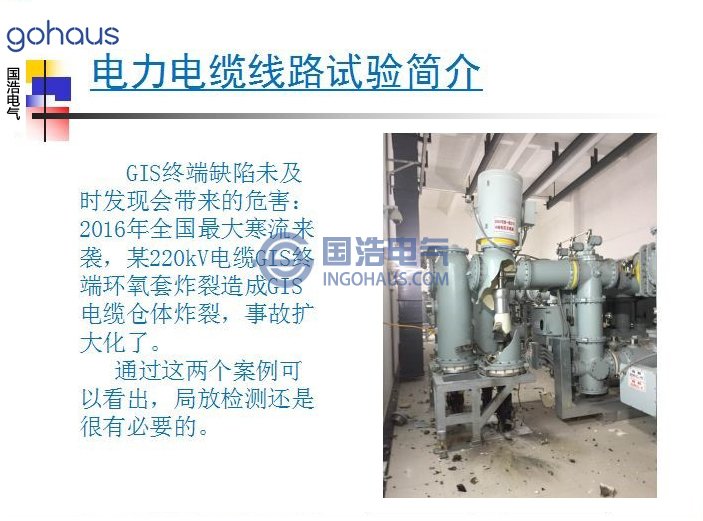

电力电缆线路实验简介
电力电缆线路实验简介
上面两张图对比感很强烈，局放发现问题主动停电和被动故障停电完全是两码事。
在电缆的电压表示U0/U（Um）中：
U0：电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U：电缆设计用的导体间的额定工频电压；
Um：设备可承受的“最高系统电压”的最大值。
需要特别注意：我们通常所说的10kV、35kV、110kV及以上电缆，均为导体间的额定工频电压。在实施工频耐压、变频谐振耐压、振荡波试验时，试压电压采用U0计算。
电力电缆线路实验
根据前文提到的电缆分类及试验标准，现行通常进行的试验及检测总结如下：
电缆试验及检测分为停电和带电两种方式，应根据实际情况采取适合的试验和检测方式和项目。红外、超声多用于有金属压接处，如电缆终端、中间接头、接地线、交叉线的检测。
10~35kV交联聚乙烯电缆三相统包电缆由于接地方式与110kV及以上单芯电缆不同，很难采用脉冲电流法，因此多采用停电的振荡波（OWTS）局放检测。
110kV及以上单芯电缆多采用脉冲电流法进行局放的普测，对疑似局放采用超声、超高频等方式进行辅助判断及定位。
前文提到了局放检测的必要性，下面说一说局放检测的难度：
以北京公司为例，截止2015年底，110kV及以上等级电缆回路长度1700km ，但平均故障率不高于千分之三（次/100km/年）。因此通过局放检测出电缆线路的缺陷是很困难的。
10-35kV故障率相对较高，局放检出缺陷成功案例较多。
局放会产生声、光、电以及气体等析出物，因此在实际检出工作中，在普测的基础上应采用多种检测手段复测，以排除现场环境的干扰。
为确保运行安全，应加强出厂局放、竣工局放的检测：以110kV电压等级为例，出厂局放不小于2U0,竣工局放1.7U0，带电检测1U0，不同U0水平下局放检测效果不言而喻。
日常的局放检测工作还需注意检测的可重复性：
绝缘劣化导致的局放是不可恢复的，可检测局放后局放信号具有可重复性，这是判断绝缘缺陷的一个重要依据；

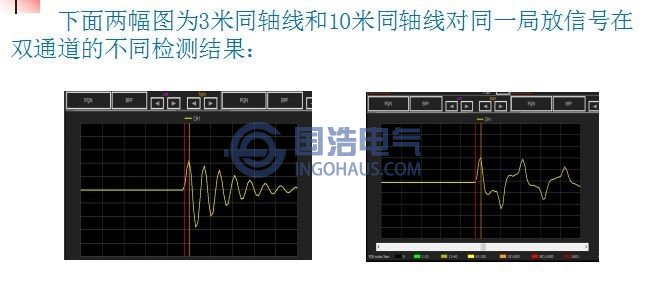

检测过程要有可重复性，用于判断局放的发展：局放检测受时间段、气温、湿度、雨雪、负荷变化等影响较大，因此局放检测要做好上述因素的记录。另外接线型式、接线位置、引线类型及长短等对检测结果影响也很大，应做到每次检测尽量一致，否则检测结果不可比。
