干式变压器应用现状及局部放电

发布时间:2020-05-05 01:11:45人气:

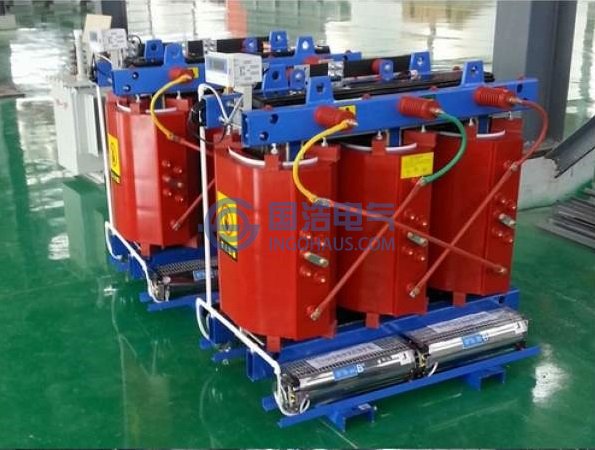

干式变压器
随着电力行业的不断发展,我国电力系统的规模不断扩大,其容量和电压等级也在迅猛增长,电能质量水平的要求也不断提高,人民对它的安全可靠性要求也不断提高。电力变压器作为一种非常重要的电气设备,不但本身的价格非常昂贵,而且由于其在电力系统中起着传输、升降电压等级和连接各个变电站及电网的作用,对于整个电网来说其地位是不可替代的。当电力变压器由于某种原因发生突然故障而停止工作时,会导致该地区的供电故障,对社会生活产生将巨大影响。电力变压器能否安全正常工作主要取决于其绝缘水平的好坏,随着变压器长时间的运行,其绝缘会慢慢老化。在高电压高电场下,当绝缘老化到一定程度变压器则会出现故障。因此对变压器的绝缘状况以及运行状况进行监测,提前发现潜在绝缘缺陷,使变压器故障防患于未然,对提高其运行水平,提高供电质量水平起着不可估量的作用。

在电力系统中,根据不同的环境需要与功能需要,电力变压器存在不同的型号与种类,例如按照冷却方式来看,主要可以分为油浸式和干式两种变压器。其中油浸式变压器是依靠变压器油循环带走运行中产生的热量来降温冷却的,方式主要包括自冷、水冷、风冷和强迫油循环等。而干变的冷却方式比较单一,主要是利用空气的流动来实现降温冷却的,一般应用在中低电压等级下。干式变压器是利用绝缘树脂对绕组和铁芯进行浇注的,其结构简单,一般不需要维护,占用空间少,因具有环保、阻燃、抗冲击等优点而常应用于需要“防火、防爆”的场所,如大型建筑、高层建筑、城市的楼、堂、馆、所等高档地区等要求较高的供配电场所。

当前随着社会的快速发展,我国的电力行业发展也非常迅速。据统计,配电变压器在我国变压器总容量中大概占到1/3-1/2,而干式变压器又约占配电变压器的1/5-1/4左右,由此可以看出在我国干式变压器的使用容量是非常巨大的。干式变压器较传统的油浸式变压器不仅具有占地少、耗能少等优点,还能满足人们对特殊场合防火防爆的特殊要求,其安全性能更高;另外,其结构简单,安装方便快捷,一般不需要专门调试和维护。正是拥有以上优点,干式变压器得到了越来越大的重视和使用。

通过对过去几十年变压器故障事故的分析,发现绝大多数故障都是因为绝缘老化存在缺陷引起的,而变压器的绝缘状况与局部放电存在着密不可分的关系。干式变压器一般是利用环氧树脂等绝缘对绕组和铁芯进行浇注来保证其良好的绝缘性,但是在实际运行中还是会发生局部放电,究其原因发现:其一,由于变压器的生产工艺非常复杂,如温度的控制、压力的控制,材料注入速度等都非常重要,在这一过程中有可能在绝缘中引入微小气泡;在运行过程中变压器可能会由于绝缘受潮,并在强电场下水分子分解产生气体,使绝缘中存在小气泡,引起气隙放电;其二,在干式变压器内部因为这样那样的原因会存在一些小的尖刺而引发针尖电晕放电;其三,在运行过程中长期遭受操作过电压或雷电的冲击作用引起绝缘老化发生沿面放电等。正是干变中可能存在这些绝缘缺陷才导致局部放电的发生,而局部放电的发生又会加速绝缘老化和破坏,使绝缘结构遭到破坏,最终导致变压器发生故障。

虽然局部放电对变压器的绝缘破坏起到加速作用,但是从另一方面来看,它又是反映变压器绝缘缺陷的一种表现形式,我们可以利用一定的手段对局部放电的发生进行监测来间接掌握其绝缘老化状况。研究发现,不同的局部放电类型对应着不同的绝缘缺陷性质,若能确定局部放电的性质则能更好的对变压器绝缘状态进行判断,因此对干式变压器的放电类型进行模式识别研究同样具有重要意义。

随着现代科技的高速发展,计算机技术、通信技术及数据分析技术也得到快速发展,为实现变压器的局部放电在线监测技术提供了技术支持,对变压器局放情况进行监测、数据存储和分析,有效区分出变压器的异常情况,根据采集到的局放数据,利用一定的故障诊断算法和技术,判断出局部放电发生部位,激烈程度以及何种绝缘缺陷等,使故障的发生消除于萌芽状态。这样将有利于对变压器检修计划的制定,对减少变压器事故损失和非计划停运、降低维护成本、增强运营能力,增强设备运行与监管水平,有着非常重大的意义。
