局部放电的产生和发展不仅取决于介质种类、电极结构，而且也跟电气绝缘的缺陷形式密不可分，所以局部放电的脉冲电流（包括幅值、波形等）也同样会受到这些因素的影响。局部放电的电流具有很陡的脉冲特性，其上升以及持续的时间可分别短到几ns，下图反映是四种典型的局部放电信号的脉冲波形。

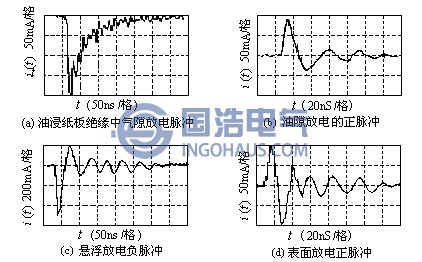

典型局部放电脉冲
（1）空气的尖电极的放电的脉冲波形比较相似，有火花、电晕、间歇性的放电击穿的几个阶段，持续时长约为400ns；
（2）油中气泡形成放电与固体气隙形成放电脉冲的波形比较接近，持续时长约为50ns；
（3）油纸绝缘发生放电的过程为20us，它的第一个脉冲的时间长为50ns，很相似油中气隙发生放电的波形；
（4）悬浮放电不以独立的放电形式存在，从它的波形上看，总体表现为其他种类放电。
