基于TEV与超声波相结合的声电联合局放定位

对于开关柜来说，监测到它存在局部放电及局放量的大小，只能够诊断其故障的严重程度，并不能完全满足现场实际的需要，还需要给出局部放电的具体位置，即对局部放电源进行定位，以便于有针对性的对其进行维修，节省维修时间和费用。

定位的方式主要有声一声法及声一电法。单独的超声定位可以很容易的获取到超声信号，避免电磁信号的干扰，易于实现局放的定位，但由于采用声信号进行触发，不仅复杂，并且由于声信号在开关柜内部传播过程中的折反射及衰减，将有可能出现信号的不同时性，即各传感器采集的信号跟触发信号不是同一时间点而造成较大误差。而对于电信号来说，其在空气中传播速度近似光速，因此当其在开关柜有限空间内传播时，可认为是不存在延时及衰减的，因此声信号与电信号的时间差即可以认为是局放源到超声波传感器的传播时间，且用电信号作为触发比较简单且准确。由大量试验结果可以发现，TEV法检测开关柜局部放电作为一种比较稳定的电检测法，且具有较高的灵敏性，便于触发。由下图也可以看出TEV信号与超声波声信号有较明显的时间差，因此可以采用TEV与超声波相结合的声电联合法对局部放电源进行定位。

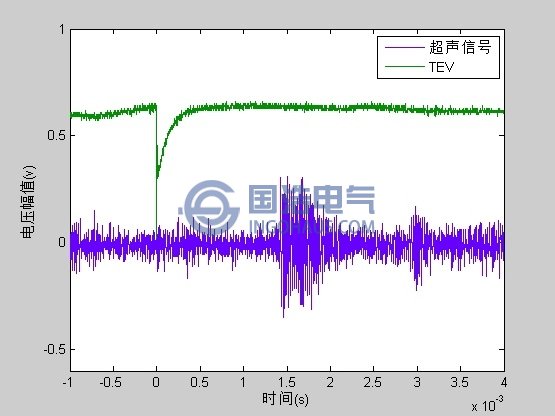

超声信号与TEV信号时延波形图
