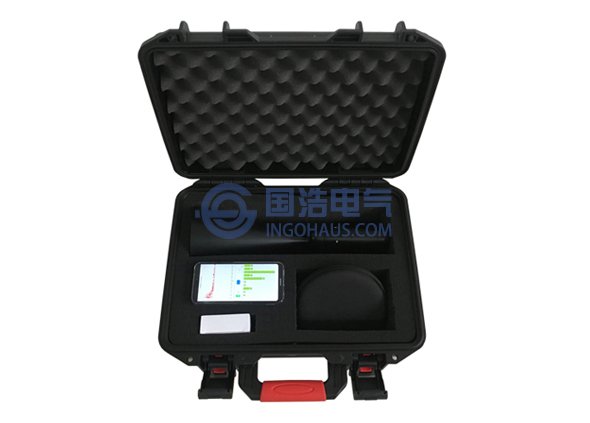

GHPD-011超声波配电线路巡检仪
结合配网架空线路的实际情况，对于应用超声波原理配网设备线绝缘子局部放电检测主要从以下三个方面进行分析：
（1）劣质绝缘子的超声波与绝缘电阻的关系
通过对大量劣质绝缘子进行耐压试验和超声波检测试验，通过相关数据研究超声波与绝缘电阻的数学关系，由计算机编程计算出超声波db值跟绝缘电阻值的对应关系，确定检测值与分析值关系、分析值与检测结果关系。构建大量劣质绝缘子进行耐压试验和超声波检测试验大型数据统计分析系统，采用大数据挖掘技术进行分析判断。
（2）强电磁场环境下，声一电传感器区别于劣化局放信号的能力；适用于配电系统的超声传感器。
确定绝缘子劣化时所产生的超声波频率范围，选择合适的声一电传感器。在现场检测过程中，是处于户外强电磁场环境，要解决外界环境影响以及电磁场的干扰，准 确区别不同频率的声波信号。试验采集到的PD信号不可避免地受到外界背景噪声的干扰，为了更好地进行PD信号的识别，有必要对受到噪声污染的PD信号进行预处理。进而研究PD信号与绝缘缺陷之间的关系，PD信号的分辨方法研究尚处于一个初级阶段，面临的难题主要有以下两点：首先，很多非确定性的因素会影响到局部放电信号的采集，而这里面又混杂着干扰信号；因此要获取准确的局部放电信息需要更优化的信号处理技术。其次，对局放信号中所含信息的内涵与其规律性并未彻底掌握，仍需要通过对局部放电理论与其实际问题更深入地研究来解决。
（3）研究绝缘子非接触式带电检测分析平台
超声波非接触带电检测方式，受检测温度、检测距离等因素影响。如要建立一个分析平台，研究、分析这些因素对检测结果的影响，并对其进行补偿使检测结果更加精确。综上，可以利用超声波法来对配电系统局部放电检测。放电量由超声波信号频率、幅值与放电间隔决定，放电类型由波形决定。因此针对绝缘子带电局放检测的PRPD模式，统计算子可分为两种：一种是描述、谱图的形状差异，包括局部峰点数、偏斜度Sk , Pe陡峭度Ku；另一种是描述谱图正负半周的轮廓差异，包括修正的互相关系数mcc、互相关系数c、相位不对称度F与放电量因数Q。
统计特征参数法是一种传统的特征提取方法，其优点是其参数选取比较灵活，提取比较方便，缺点是准确率不够高。因此为了更有效地利用超声传感器对PD信号进行数据采集，进而研究放电类型的模式识别、故障定位，还需借鉴上述1中使用的大数据挖掘技术进行辅助分析判断。
