超声波的频谱特性

当局部放电脉冲产生时，在其介质周围会产生一个上升沿很陡的机械波。通过FFT将其展开，其频谱范围从几赫兹到几十兆赫兹。一旦产生放电，超声波信号将以辐射的方式向前传播，传播过程中经过一系列不同的材料。在不同材料的传播过程中会受到反射和衰减的影响。在变压器油中超声波的相对衰减值很小，一般认为是0dB，因此变压器中频率很高的超声波也可以穿过。在GIS中，由于其内部是SF6气体，所以一般60KHz以下的超声波可以传出去，而且在GIS罐体之间用环氧树脂密封，进一步降低超声波的频率范围。开关柜中产生局部放电时，当传播到开关柜表面时频率含量只有60kHz以下甚至更低的频谱。以下给出了超声波在变压器、GIS、开关柜产生局部放电时超声波的频谱特性。

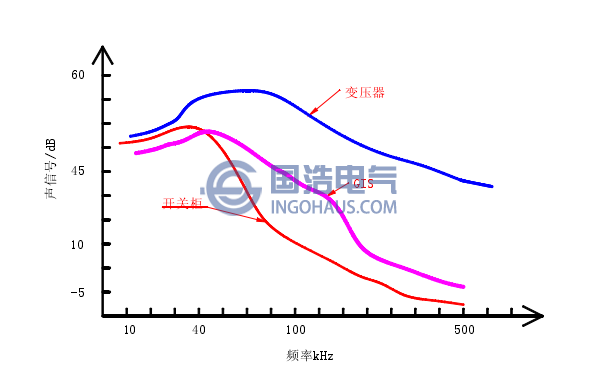

超声波在变压器、GIS、开关柜中的频谱特性
