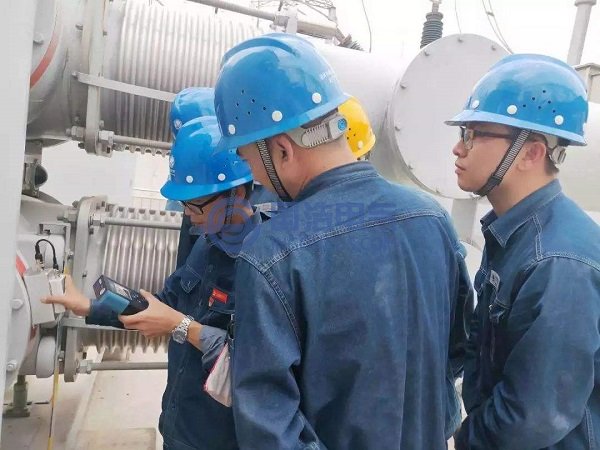

GIS局部放电检测
电力设备状态检测的主要内容一般涵盖传统例行试验、专业巡检、设备在线监测技术和带电检测技术，是各类检测技术的综合应用。虽然同属状态检测技术，但带电检测和在线监测相比，具有更为独特的优势。在线监测运用的相关设备、仪器需要常年安装在被检测设备上，可以实现部分电网设备在运行条件下的不间断状态监测，对于精确获取设备运行状态信息，避免设备故障具有重要价值。但是，在线监测技术面临一次性投资大、状态信息采集装置可靠性不高、系统运维经验缺乏等问题。而带电检测是通过特殊的试验仪器、仪表装置，在设备运行状态下，对设备状态量进行带电现场检测。与在线监测技术相比，带电检测技术具有检测手段多样、检测范围广、机动性强、经济性好、缺陷检出率高等优点。
国家电网公司于2013年将带电检测工作纳入电力运行部门的例行工作中，并规定了检测周期。带电检测的实施，应以保证人员、设备安全、电网可靠性为前提，安排设备的带电检测工作，并制定了《电力设备带电检测技术规范(试行)》等多项标准。在具体实施时，应根据本地区实际情况(设备运行情况、电磁环境、检测仪器设备等)，制定适合本地区的实施细则或补充规定。有研究提出了GIS局部放电带电检测技术，对四个GIS站的测试结果及情况验证了带电检测系统的检测功能，上海交通大学的宋蓓华及华北电力大学的刘山对GIS局部放电信号的超声波、特高频以及联合检测方法进行了深入的研究。GIS设备带电检测项目、周期及标准如下表所示。
GIS设备带电检测项目、周期及标准
| 项目 | 周期 | 标准 |
| 红外热成像检测 |
1）220KV；3月；110KV；半年 2）投运后 3）必要时 |
按DL/T664要求执行。 |
| 特高频局部放电检测 |
1）半年至1年 2）投运后 3）大修后 4）必要时 |
1）正常：无典型放电图谱。 2）异常：在同等条件下同类设备检测的图谱有明显区别。 3）缺陷：具有典型局部放电的检测图谱。 |
| 超声波局部放电检测 |
1）半年至1年 2）投运后 3）大修后 4）必要时 |
1）正常：无典型放电波形或音响，且≤5dB。 2）异常：数值＞5dB。 3）缺陷：数值＞10dB |
| SF6气体湿度20℃（μL/L） |
1）投运后1年，以后3年1次 2）补气24h后 3）大修后 4）必要时 |
新安装、大修后： 1）断路器灭弧室气室：≤150 2）其他气室：≤250 运行中： 1）断路器灭弧室气室：≤300 2）其他气室：≤500 |
| SF6气体纯度 |
1）投运后1年内 2）必要时 |
1）正常：纯度≥97% |
| SF6气体 |
1）投运后1年，以后3年1次 2）必要时 |
1）正常：SO2≤2或H2S≤2 2）缺陷：SO2≥5或H2S≥5 |
