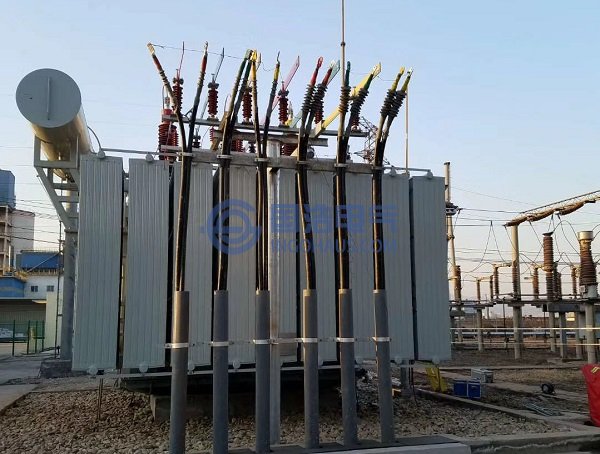

电力变压器
大量的运行经验和统计数据表明，运行中的电力变压器PD通常有如下类型：1）绕组中部油一隔板绝缘中油隙放电；2)绕组端部油隙放电；3)接触绝缘导线和电工纸(引线绝缘、搭接绝缘)的油隙放电；4)引线、搭接线等油纸绝缘中的局部放电；5)线圈间(纵绝缘)的油隙放电；6)匝间绝缘局部击穿；7)电工纸沿面滑闪放电。局部放电即是变压器设备绝缘劣化的重要征兆，又是造成绝缘劣化的原因。长期的PD会使绝缘劣化，威胁电力变压器的安全运行，导致运行中出现故障，从而影响电力系统的安全稳定运行。由于变压器其内部结构复杂，电场分布不均匀，生产工艺要求较高，随着电压水平增高，事故率呈上升趋势。且大多事故是由局部故障扩大引起的突发事故。因此通过PD的在线监测，可及时发现变压器内部绝缘存在的潜伏性缺陷，判断变压器内部绝缘劣化的程度，避免变压器发生突发性绝缘故障，这对保证电力变压器安全运行具有十分重要的意义。
近年来，超高频监测法也越来越多的应用于电力变压器的PD监测技术中。虽然电力变压器内部复杂的绝缘结构使得PD产生的超高频电磁波产生强烈的折反射，为超高频监测法应用于电力变压器局部放电在线监测带来很大困难，但由于超高频监测法具有灵敏度高，信息丰富，抗干扰能力强，定位方便等诸多优点，近年来，该方法得到了各国学者的高度重视和广泛研究。尽管目前还没有针对超高频监测法提出相应的IEC标准，特别是超高频监测情况下对放电量的标定仍然存在巨大的理论难题，然而，通过各国学者不断地努力，超高频监测法越来越接近于实际应用了。
