SF6气体是GIS的主要绝缘介质，是世界上目前最优良的绝缘介质和灭弧介质。它不但具有高耐电强度，还有良好的理化特性。它无色、无味、无嗅、无毒、不燃烧；在常温常压下，化学性能稳定；与传统绝缘介质相比，其绝缘性能和灭弧性能都要好得多。SF6气体是由最活泼的氟(F)原子和硫(S)原子结合而成，分子结构是全对称的八面体，硫原子居中，六角是氟原子，如图所示。

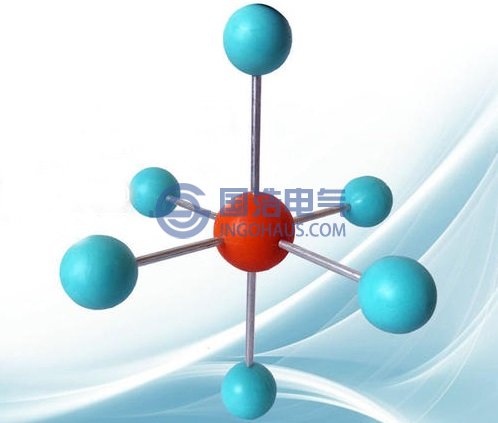

SF6结构
①SF6是强电负性气体
所谓电负性就是分子容易吸收自由电子形成负离子的特性，因而其耐电强度很高，在较均匀的电场中约为空气耐电强度的2.5倍左右。与传统的敞开式电器装置相比，以压缩的SF6气体为绝缘的组合电器(GIS)的空间占有率可大大缩小。②灭弧性能好
在交流电弧电流过零时，SF6气体从导体向绝缘体的转化速度非常快，即弧隙的介员强度恢复得很快。这是因为一方面SF6气体在高温下发生分解需要大量能量，因而对弧道产生强烈的冷却作用，另一方面SF6气体是电负性的气体，由于SF6气体中的负离子与电弧中的正离子结合，造成电弧中带电粒子迅速减少，电弧间隙能很快恢复绝缘并能迅速灭弧。③化学稳定性好
SF6气体在常温甚至较高的温度下，一般不会发生化学反应，电器设备的最高允许温度在150℃时，SF6气态稳定。SF6气体本身的分解温度为500℃：在铝和铜中，温度达到200℃以上时，开始慢慢地发作化学反应；但与其余的金属不发生剧烈的化学反应，在温度超过150℃时与塑料发生微弱的化学反应。
④导热性能好
SF6气体的热传导性较差，但是气体的传热效应并不是单纯靠传导作用，还有对流。传热的能力与分子的比热有关，SF6气体分子量较大，为146，同体积、同压力的SF6气体比空气重，因此其对流散热能力比空气好。⑤一般不易液化
| 特性 | SF6 |
| 分子量(m) | 146.07 |
| 分子直径(m) | 4.56*10^10 |
| 密度(气态0.1MPa,20℃,kg/m^3) | 6.16 |
| 临界温度(℃) | 45.6 |
| 熔点(℃) | -50.8 |
| 升华点(0.1MPa,℃) | -63.8 |
| 临界密度(kg/m^3) | 0.725 |
| 介电系数(0.1MPa,25℃时) | 1.002 |
| 气体常数(N.m/(kg.k)) | 5.81 |
| 导热系数(0.1MPa,25℃,W/m.k) | 0.014 |
| 绝缘系数 | 1.07 |
| 热容量(0.1MPa,30℃,J/kg.K) | 94620 |
| 定压比热(0.1MPa,30℃,J/kg.K) | 650 |
临界压力值为3.81Pa，表示临界温度下，SF6气体液化所需要的压力。为了要保持SF6气体处在气态，其压力值不可太高。GIS腔体中的压力一般为0.4-0.6MPa断路器中的气压一般也0.6-0.7MPa，均小于其液化气压。
