变压器局放检测
荷兰KEMA实验室的Rutgers 等人和英国Strathclyde 大学的Judd 等人的研究表明，油浸式变压器产生的局部放电信号上升沿很陡，脉冲宽度多为ns级，可以激发频率超过1GHz的特高频信号。在这种情况下，产生了特高频检测法，并且由于抗干扰能力强、定位精度高以及能够在线监测等特点，特高频检测法得到了广泛的应用。

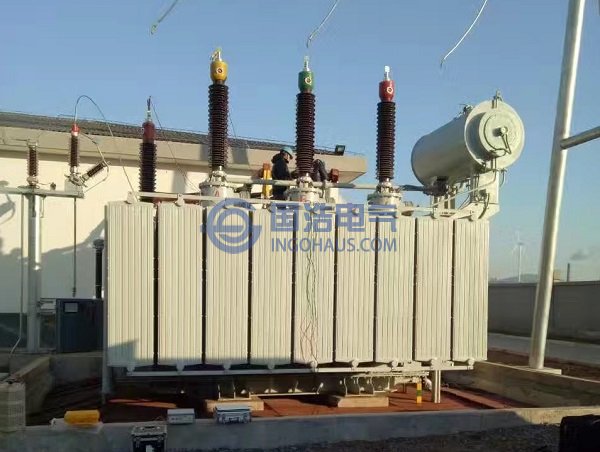

在特高频检测法中特高频天线扮演着非常重要的角色。特高频天线根据天线安装位置的不同可分为内置天线和外置天线2种。其中典型的内置天线包括套筒单极子天线、Hilbert 分形天线和Goubau天线，通常安装在维修手孔（人孔）和放油阀处。内置天线具有检测灵敏度高以及电磁干扰小的优点，但是已投运的变压器通常不允许进行改造。而常用的外置天线包括阿基米德螺旋天线、平面等角螺旋天线和介质窗传感器，能够安装在介质窗和套管处。其中，在介质窗处安装传感器是国际大电网会议（CIGRE）推荐的一种方式，也是国外最为常用的一种方式。不过，介质窗需要在变压器出厂时预留，因此国内大量已投运的变压器没有办法进行改造。套管处安装传感器则因传感器会影响爬电距离而没有得到广泛应用。而750 kV 油浸式变压器具有一定的特殊性，其箱体采用桶式结构，变压器顶盖桶体和底座之间采用橡胶垫通过螺栓连接密封，形成环绕变压器一周的联接接缝，这些接缝的宽度约为2cm，电磁波能够从接缝处泄漏出，从而为变压器局部放电在线监测提供了新途经。
