一、检测准备
a) 检测前，应了解相关设备数量、型号、制造厂家、投运日期等信息以及运行情况，制定相应的技术措施。b) 配备与检测工作相符的图纸、历次设备检测记录、标准化作业指导书。
c) 现场具备安全可靠的独立电源，禁止从运行设备上接取检测用电源。
d) 检查环境、人员、仪器、设备满足检测条件。
e) 按相关安全生产管理规定办理工作许可手续。
二、检测方法
(1) 检测原理
泄漏电流带电检测主要是测量避雷器的全电流和阻性电流基波峰值，根据这两个值的变化来判断避雷器内部是否受潮、金属氧化物阀片是否发生劣化等。A. 全电流测试
全电流通过在放电计数器两端并接专用测试仪器获取或通过带有泄漏电流监测功能的避雷器放电计数器直接读取。

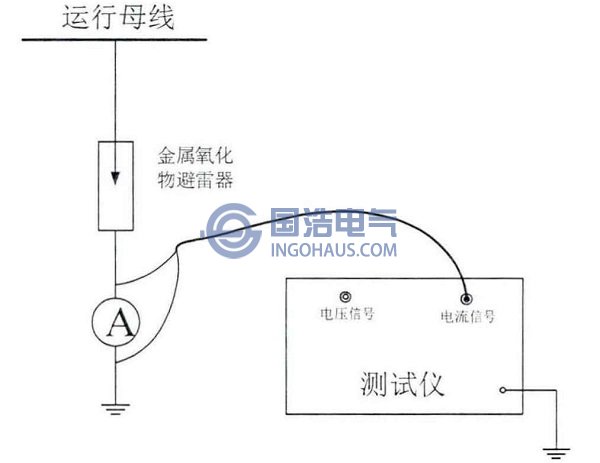

全电流法测试接线
阻性电流测试是通过采集避雷器电压和全电流信号，经过数字信号处理后得到基波或各次谐波电流和电压的幅值及相角，将基波电流投影到基波电压上就可以得出阻性电流基波。
检测方法分为三次谐波法、电容电流补偿法、基波法、波形分析法等。
a) 三次谐波法
三次谐波法是基于氧化锌避雷器的总阻性电流与阻性电流三次谐波在大小上存在一定函数关系，通过检测氧化锌避雷器三相总泄漏电流中阻性电流三次谐波分量来判断其总阻性电流的变化。
三次谐波法测试接线
电容电流补偿法原理是将金属氧化物避雷器电压信号进行90°移相，得到一个与容性电流相位相同的补偿信号，然后与容性电流相减将容性分量抵消，得到阻性电流。
在现场测试时，不能将容性电流进行完全补偿，测量存在误差。测试接线见图。
c) 基波法
基波法是同步地采集氧化锌避雷器上的电压和总泄漏电流信号，得到基波电流和基波电压的幅值及相角。再将基波电流投影到基波电压上就可以得出阻性基波电流。测试接线见图。
d) 波形分析法
波形分析法是运用FFT变换对同步检测到的电压和电流信号进行谐波分析，获得电压和阻性电流各次谐波的幅值和相角，然后计算各次谐波的有功无功分量。目前用的较多的是对1、3、5、7次谐波进行分析处理。测试接线见图。

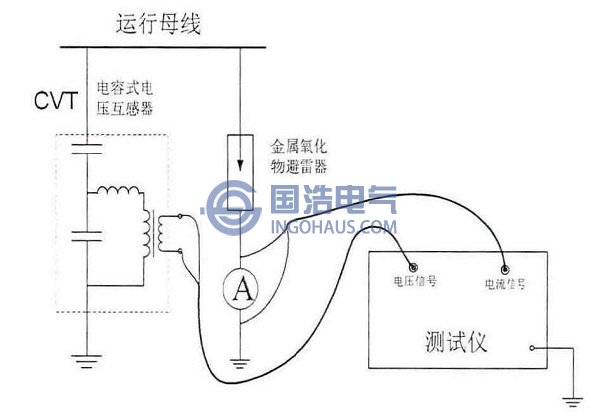

补偿法、基波法及波形分析法测试接线
(2) 检测步骤
a) 将仪器可靠接地。b) 按照检测接线图正确连接测试引线和测试仪器。
c) 正确进行仪器设置，包括电压选取方式、电压互感器变比等参数。
d) 测试并记录数据，记录全电流、阻性电流，运行电压数据，相邻间隔设备运行情况。
e) 测试完毕，关闭仪器。拆除试验线时，先拆信号侧，再拆接地端，最后拆除仪器接地线。
(3)检测验收
a) 检查检测数据是否准确、完整。b) 恢复设备到检测前状态。
