由于超声波对绝缘材料内部放电不太敏感，小编在此只列出了其他三种典型绝缘缺陷下的局部放电超声特性。
（1）悬浮电极放电缺陷
当电力设备内存在悬浮电位缺陷时，运行情况下由于局部电场畸变可能会产生局部放电。利用超声波传感器测得的局放信号与外加的电压信号具有明显的关联性，具体说来，在放电谱图中存在典型的50Hz和100Hz相关性，且50Hz相关性小于100Hz相关性。此外，在特征指数检测模式下，放电次数累积谱图波峰位于整数特征值1处。下表为悬浮电位漏洞情况下超声波诊断典型图谱。

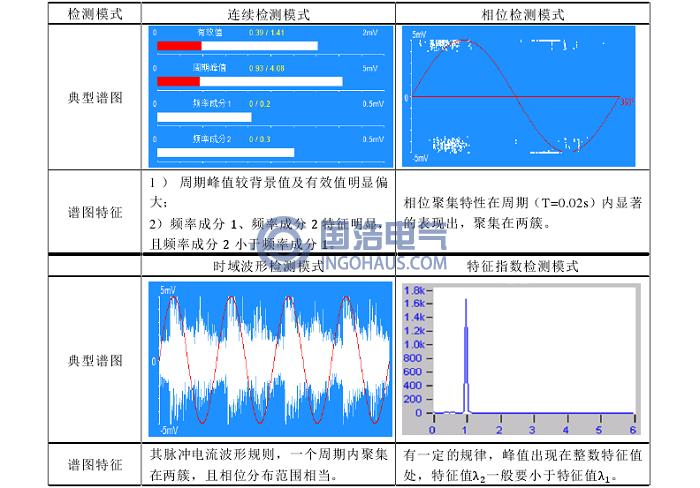

悬浮电位漏洞情况下超声波诊断典型图谱
（2）电晕缺陷
当电力设备内因制造、运行、检修等产生金属尖刺时，在运行情况下，由于尖刺周围电场畸变会产生电晕放电信号。利用超声波传感器测得的局放信号与外加的电压信号具有明显的关联性，具体说来，在放电谱图中存在典型的50Hz和100Hz相关性，且50Hz相关性小于100Hz相关性。此外，在特征指数检测模式下，放电次数累积谱图波峰位于整数特征值2处。下表为电晕缺陷超声波检测典型图谱。

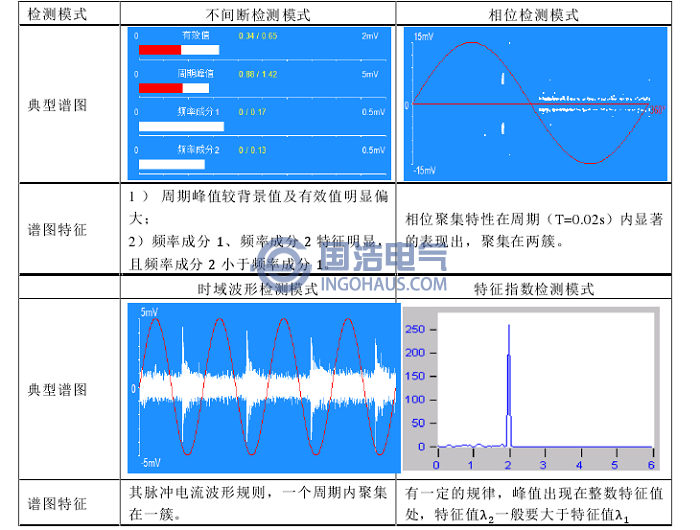

电晕缺陷超声波检测典型图谱
（3）自由金属微粒缺陷
当电力设备内部有自由运动的金属微粒时，电力设备运行时金属微粒会受到电场力和的作用，当电场力大于地球引力时，金属微粒会发生自由跳动或移动现象。但是，与电晕缺陷、悬浮电位缺陷不同，自由金属微粒产生的超声波信号与放电关联较小，而主要由与电力设备的外壳碰撞引起。由于金属微粒的跳跃高度决定了微粒与外壳的碰撞，二者的碰撞时刻也较为随机，因此在开展局放超声波检测时，此缺陷不会表现出明显的相位特征。但是，由于自由金属微粒通过直接碰撞产生超声波信号，因此其信号有效值及周期峰值往往较大。此外，在时域波形检测模式下，检测谱图中可见明显脉冲信号，但信号的周期性不明显。当存在自由金属微粒缺陷时，超声波检测典型图谱如下表所示。虽然自由金属微粒缺陷无明显相位聚集效应。但是，当统计自由金属微粒与设备外壳的碰撞次数与时间的关系时，却可发现明显的谱图特征。该谱图定义为“飞行图”，通过部分局部放电超声波检测仪提供的“脉冲检测模式”即可观察自由金属微粒与外壳碰撞的“飞行图”，进而可以判断出设备内部是否存在自由金属微粒缺陷现象。

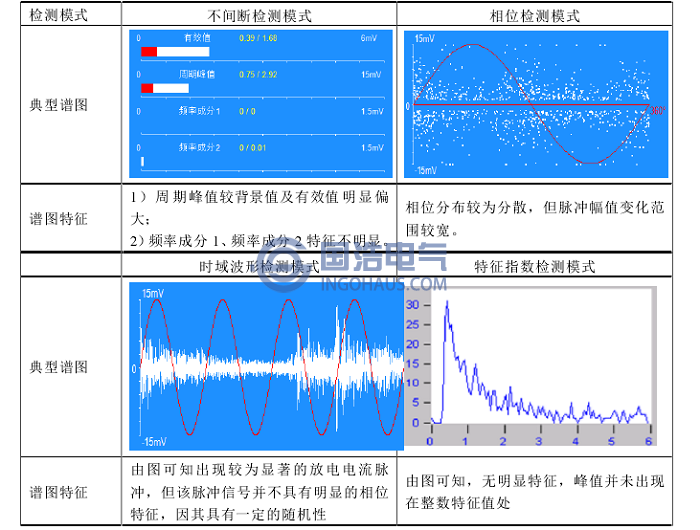

自由金属颗粒缺陷超声波检测典型图谱
