电力变压器是变电站(非开关站)的核心电气设备，是电能分配，电网联络的关键节点，可以起到升高电压一一降低输电损耗，降低电压一一满足用户需求的作用。
1. 铁芯
铁芯为磁通提供导磁通道，为降低涡流损耗采用高磁导率的硅钢片堆叠拼插组装而成。变压器绕组则按照一定的匝数分层密绕在铁芯上，同时铁芯在器身内部对其连接件，包括引线、分接开关、和附件等起到支撑和固定作用。为防止因悬浮电位造成局部放电引起铁芯局部过热和绝缘油劣化铁芯必须保证有且仅有一点接地。
下图1给出了油浸式变压器典型结构组成。

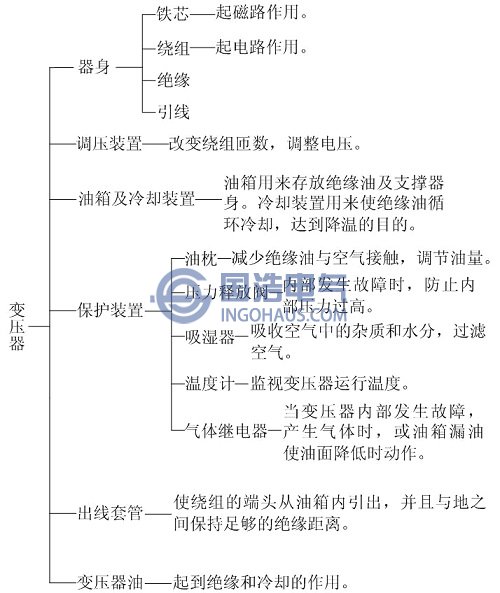

油浸式变压器典型结构
2. 线圈绕组
线圈绕组为电流提供通道，是由带有绝缘层的电磁线按照一定的规律，经绕制、换位、压紧、整形、套装而成。根据电磁感应定律，初级线圈和次级线圈在工频频率下以交变的磁通传递电能。图2给出了常见的线圈绕组形式。
线圈绕组为电流提供通道，是由带有绝缘层的电磁线按照一定的规律，经绕制、换位、压紧、整形、套装而成。根据电磁感应定律，初级线圈和次级线圈在工频频率下以交变的磁通传递电能。图2给出了常见的线圈绕组形式。

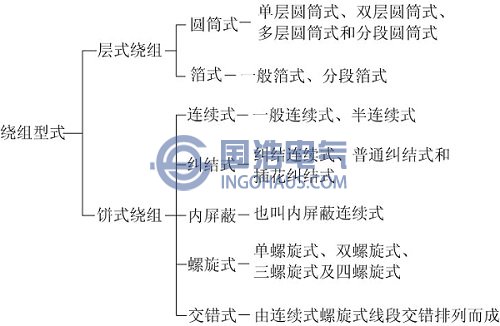

常见线圈绕组形式
3. 分接开关
变压器分接开关主要起到调节输出电压的作用，按操作要求可分为有载调压和五载调压两类，有载调压变压器可在带电情况下完成调节电压分头工作，无载调压变压器需要停电后才能完成上述工作。
4. 套管
套管主要起到引流作用，将变压器绕组上的初、次级引线引至变压器本体外部，通过套管末端的接头与变电站内其他设备相连，根据变压器容量不同套管内部通常用绝缘油、纯瓷或SF6气体进行绝缘。
5. 变压器油
变压器油一般是矿物油，是石油的一种分馏产品，其主要成分是烷烃，环烷烃和烃，以及一部分芳香族不饱和烃等化合物。呈浅黄色，相对密度0.895，凝固点<-45℃。变压器油除冷却和绝缘功能外还起到保护变压器内部设备和信息传递的作用，即可通过化验变压器油内各物质组分来判断变压器的运行状态。
变压器分接开关主要起到调节输出电压的作用，按操作要求可分为有载调压和五载调压两类，有载调压变压器可在带电情况下完成调节电压分头工作，无载调压变压器需要停电后才能完成上述工作。
4. 套管
套管主要起到引流作用，将变压器绕组上的初、次级引线引至变压器本体外部，通过套管末端的接头与变电站内其他设备相连，根据变压器容量不同套管内部通常用绝缘油、纯瓷或SF6气体进行绝缘。
5. 变压器油
变压器油一般是矿物油，是石油的一种分馏产品，其主要成分是烷烃，环烷烃和烃，以及一部分芳香族不饱和烃等化合物。呈浅黄色，相对密度0.895，凝固点<-45℃。变压器油除冷却和绝缘功能外还起到保护变压器内部设备和信息传递的作用，即可通过化验变压器油内各物质组分来判断变压器的运行状态。

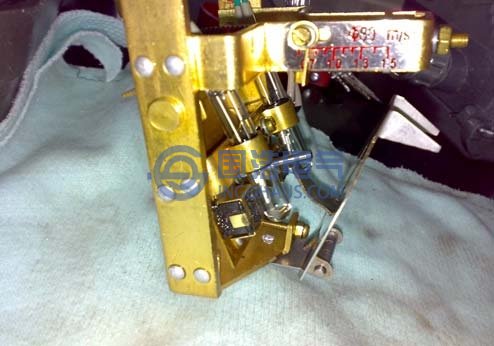

气体继电器内部结构图
6. 气体继电器
当变压器发生内部故障时，在放电条件下变压器油会被分解，产生不同的气体，当气体量超过变压器油的溶解量后会汇集到变压器大盖，并沿大盖流向气体继电器(变压器大盖沿气体继电器方向有1-1.5%的坡度)，气体继电器会根据气流的流速和总量发出“轻瓦斯动作”或“重瓦斯动作”信号，如果继电保护装置运行方式将“重瓦斯动作”信号投入跳闸模式，则后者可直接自动切除变压器，防止变压器受到更严重损伤。
当变压器发生内部故障时，在放电条件下变压器油会被分解，产生不同的气体，当气体量超过变压器油的溶解量后会汇集到变压器大盖，并沿大盖流向气体继电器(变压器大盖沿气体继电器方向有1-1.5%的坡度)，气体继电器会根据气流的流速和总量发出“轻瓦斯动作”或“重瓦斯动作”信号，如果继电保护装置运行方式将“重瓦斯动作”信号投入跳闸模式，则后者可直接自动切除变压器，防止变压器受到更严重损伤。
