高压组合电器特点分析

发布时间：2020-08-13 07:43:37人气：

组合电器设备以其可靠性好，安全性高、适应环境能力强的特点逐步成为智能化变电站的首选设备形式。

高压组合电气设备分为敞开式和全封闭式两种：

敞开式组合电器设备是以断路器、隔离开关为核心部件，将与之相连的PT，CT，引出线接头等设备安装在同一设备架构生形成模块化的设备体系，这种结构的组合电气通常以空气为绝缘介质，以SF6为灭弧介质。优点是结构简单，检修便捷。缺点是为保证足够的安全距离，设备间隔较大，无法实现设备小型化，这一矛盾随容量的增加更为突出；日常运维管理存在一定的触点危险性。

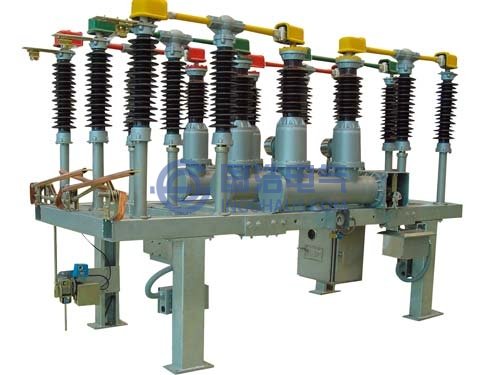

敞开式组合电器

封闭式组合电器设备是将母线、断路器、隔离开关、PT、CT避雷器等设备按照设计要求依次连接后封闭在金属外壳的空腔内，空腔内注满绝缘性强的气体、液体或固体。特别是上世纪六十年代SF6气体绝缘推广以来，气体绝缘全封闭式组合电器设备(GIS：Gas insulated substation)得到了广泛的运用。优点是绝缘性能良好，适应环境广、配置灵活、日常管理维护简便、可以实现设备的紧凑型，小型化。缺点是生产、安装工艺要求高，一旦SF6气体泄漏停电检修范围会扩大。

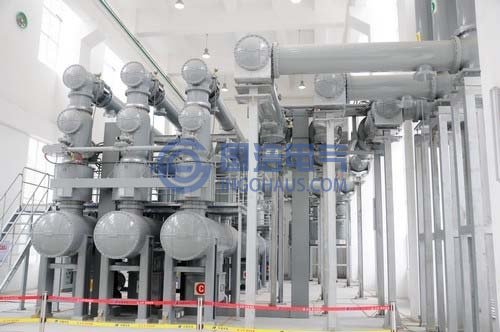

室内型GIS组合电器设备

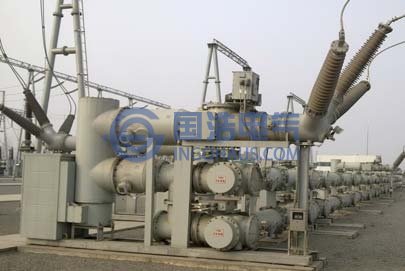

室外型GIS组合电气设备

天津地区110kV及以上变电设备，特别是市内变电站和近几年新投入的变电站普遍采用GIS设备。GIS设备的主要生产厂家包括瑞典ABB、日本东芝、三菱、法国阿尔斯通，德国西门子以及国内西安西开电气、沈阳新东北电气(沈高)、平顶山平高集团等。目前国内厂家500kV GIS设备的工艺水平己经达到或超过国际领先水平。1000kV GIS设备方面国内厂家也己经具备独立设计制造的能力。将于2016年竣工的1000kV特高压天津南变电站1000kV设备也将采用GIS设备。

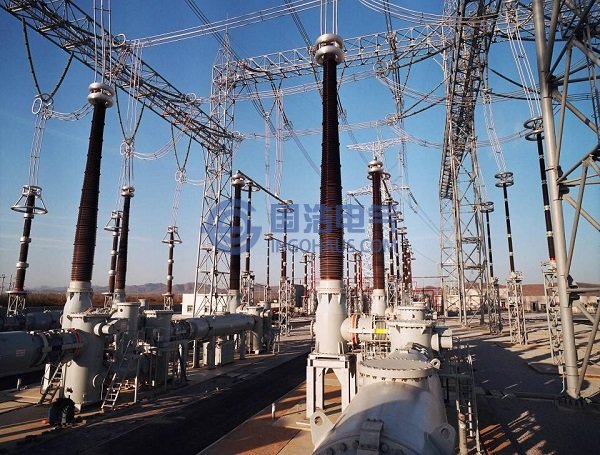

1000KV组合电气设备
