高压开关柜
1、高压开关柜定义
高压开关柜是近年来常用的电网系统的成套高压电气设备，主要用于10千伏、35千伏电压等级，高压开关柜将保护及自动化二次设备、一次设备、计量等设备集合于开关柜内。出手车断路器所在的手车室外，高压开关柜还包括母线室、出线电缆室、继电器及仪表室，保护、自动化及计量设备位于继电器及仪表室，接地开关、互感器、避雷器等位于出线电缆室，母线位于母线室。其柜内的空间主要以空气或绝缘材料为介质，用作接收和分配电网的电能。根据相关的功能和应用要求，开关柜主要由柜体和断路器二大部分组成。柜体一般由柜体、各种机构、二次端子及连线等组成。所有高压开关柜的生产、制造、试验等均满足《GB 3906-2006 3.6 kV-40.5 kV交流金属封闭开关设备和控制设备》的要求。
其中柜内的电器元件主要由一次设备和二次元件等组成，一次设备主要有互感器、接地开关、避雷器、隔离开关、高压断路器、高压熔断器、变压器、带电显示器、穿柜套管、触头盒、绝缘子、绝缘护套、母线等；二次元件主要有继电器、电能表、空气开关、信号灯、按钮、保护测控装置等。

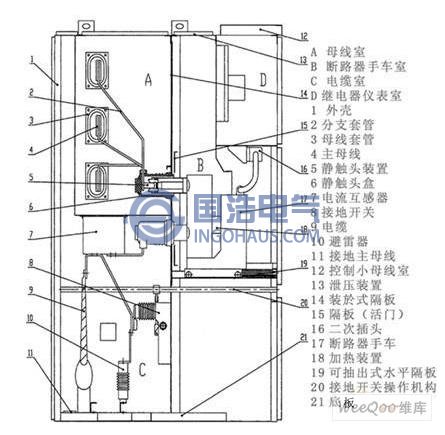

KYN28A-12结构示意图
2、高压开关柜的特点及分类

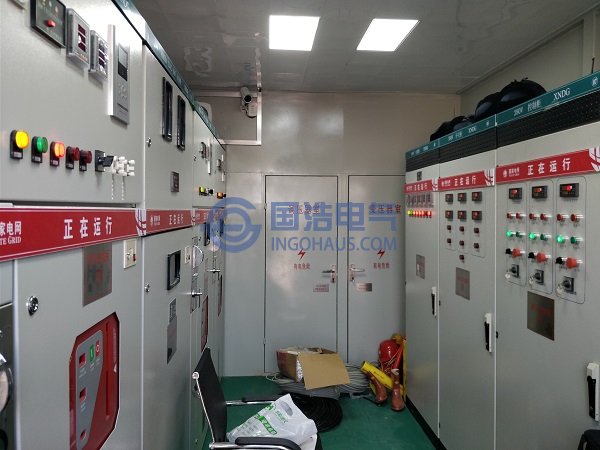

开关柜内部的结构空间很有局限，布置相对较紧密，具备五防功能及机械联锁功能，采用顶部泄压方式，内部空间一般包括手车开关室、母线室、电缆室、二次设备室等，室与室之间用钢板隔开。目前变电站中应用较为广泛的开关柜为金属封闭恺装的手车式开关柜，俗称中置柜，常用的为KYN28系列，如KYN28A-12，KYN28-12等高压开关柜根据断路器安装方式可分为手车式和固定式，根据安装地点可分为户内开关柜和户外开关柜，按照柜体的结构，可分为金属封闭恺装式、金属封闭间隔式、金属封闭箱式和敞开式。

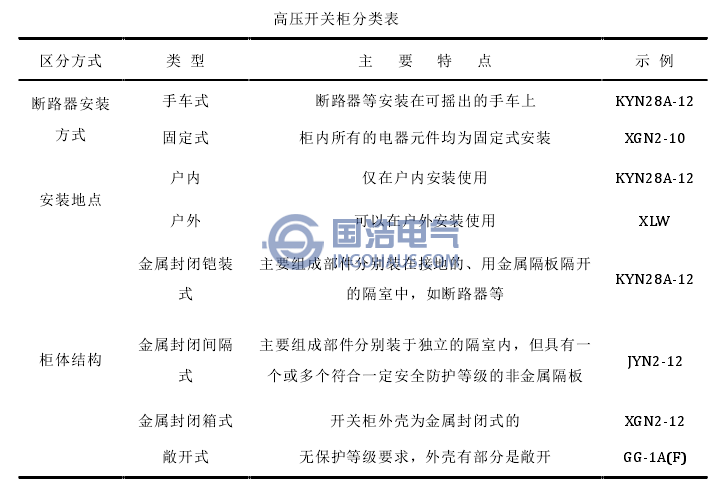

高压开关柜分类表
