（1）暂态地电压(TEV)检测

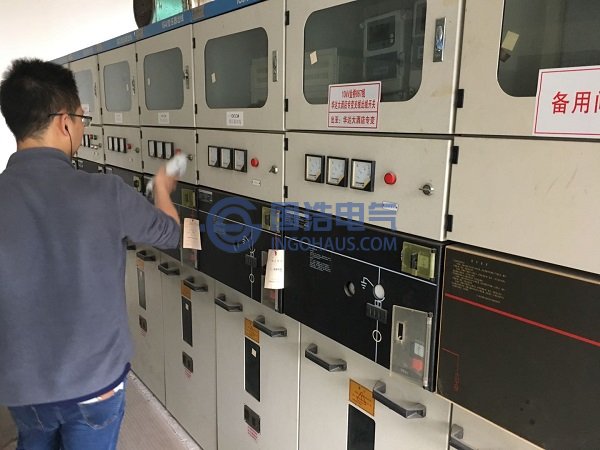

按照检测规范首先测取至少三个不同部位的环境TEV值作为背景参考值，并记录暂态地电压水平及2秒钟脉冲数。然后对每个开关柜进行分别进行不低于5个检测点的TEV检测，检测位置按照前面、后面、侧面进行选择布点，前面选2个点，后面、侧面各选三个点，分别记录每个检测点的暂态地电压水平及2秒钟脉冲数。初步分析数据，使用定位仪对检测数据异常的开关柜进行时差定位，找出异常开关柜以及部位。对于现场干扰严重的开关室内的所有开关进行不低于24小时的长时监测，通过监测，排除外部干扰信号，确认开关柜内部是否存在局放。根据记录的24小时以上监测数据，找出开关柜内局放的具体位置及局放程度，给出故障开关柜的详细位置。
（2）超声波检测
按照检测规范首先测量环境中的超声波值，并记录超声波数值。然后使用探头沿着开关柜断路器的端口、充气式电缆盒、电压互感器以及母排室等设备的缝隙缓慢移动，并监视超声波幅值的变化，同时通过耳机倾听是否有异常的声音。当发现有异常的声音时，进行仔细辨别，确认是否为局放声，再结合声压式超声波探头，找到超声波幅值最大部位，从而找到放电源位置。记录被测开关柜超声信号幅值最大的位置的超声波幅值，使用录音设备，记录所侦测到的超声波信号。
（3）红外检测(柜体有开孔)
由于开关柜为封闭式设备，红外线无法透过金属外壳和有机玻璃，直接测温检测的温度实际为柜体外壳温度，要实现开关柜内部设备的测温，开关柜需留有有红外测温孔。对于有开孔的开关柜，按照检测规范使用红外热像仪对开关柜的断路器位置、母线以及电缆等部位及进、出线电气连接处进行红外测温。常规红外测温工作有运维班人员执行，跟随设备日常巡检同步开展，一般为每周1次。在迎峰度夏、度冬及特殊保电期间，运维人员增加开展设备红外测温的频次。同时在每季度、度夏、度冬期间由检修单位开展专业红外检测。在运维人员发现开关柜设备发热缺陷时，由检修试验专业人员利用高精度红外测温仪进行复测。
