GIS特高频检测技术特征图谱的建立

特高频检测技术利用传感器检测局部放电发生时产生的高频电磁波。不同种类的局部放电区别在于放电时产生的电磁场的最大值和相位不同。但是特高频技术在使用时，往往需要采集高频信号的幅值，这就对采集设备的采样率提出了很大的要求，采样率如果过低的话往往会造成幅值信号的丢失，不利于采集信号的准确性。所以在实际应用中往往需要加一个低通滤波器，将特高频的信号滤除，保留原信号的真实性和准确性。这样的方案设计比较容易实现，使用性好，大大减少了数据的处理量。准确的解析了局部放电的类型。滤波后的波形不能用于时域信号的分析，因为滤波电路中的电容具有改变相位的功能。所以在特高频分析仪中一般有两路输出，即滤波后信号的输出和滤波前原始信号的输出。

特高频分析仪中的分析软件利用一系列的图谱来显示采集到的数据，一般使用脉冲序列分布图，或者是局部放电幅频图谱和相频图谱。可以根据以往局部放电故障的己有数据，来判断局部放电的类型，也可以通过采集到的图谱解析出局部放电的类型和故障点的位置。

1. PRPS是一种显示直观的三维坐标图，它用来显示特高频检测出来的数据。相位用X轴来表示，信号的周期数量用Y轴来表示，信号的峰值和幅值通过Z坐标轴来表示。作为特高频带电检测数据处理中最重要的一种谱图，其重要性无可替代。其图谱如示：

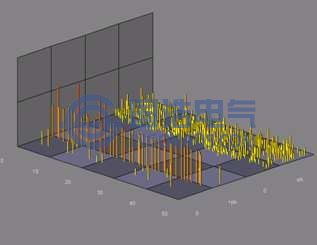

PRPS实时三维图

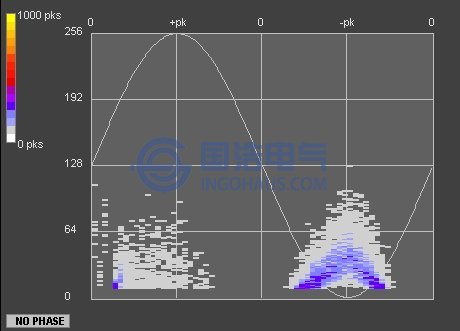

PRPD分析图谱
