GIS设备的绝缘介质为SF6，如果发生局部放电，局部放电的强大电场冲击作用下，GIS设备内部的SF6气体容易发生分解形成特殊化学物质或者发出亮光，这些化学和光学的特性也是局放检测的关注因素。局放的出现可能使通道气压骤增，并伴随着超声波
的产生，同时外壳上也会产生多种声波，监测这些波变化特征也是检测局放的主要途径之一。
在局放过程中会产生声、光、电等多种信号，而超高频法则通过检测其中的超高频电磁波检测是否发生局放。因为超高频电磁波拥有复杂的谐振模式，因此在GIS设备里存在极度复杂的传播过程，传播形式混杂着横向电场波、横向电磁波和横向电磁场波。超高频法在线监测GIS局放的关键在于UHF传感器，用其检测GIS设备局部放电所激发的电磁谐振波。传感器灵敏度用平均等效高度来表征，传感器平均等效高度是指在规定的测试频带内，在各频率点等效高度的累计平均值，是表征传感器接收局部放电UHF信号能力的一项指标。
超高频(UHF)传感器安装在GIS的盘式绝缘法兰上，因为其传感装置和检测回路与高压设备电气回路没有任何直接接触，所以不会影响设备的正常运行。下图1为超高频(UHF传感器与其在GIS设备安装位置，图2为特高频(UHF)传感器的应用形态，其主要用途是监测GIS局部放电点，覆盖范围达到3-5m。

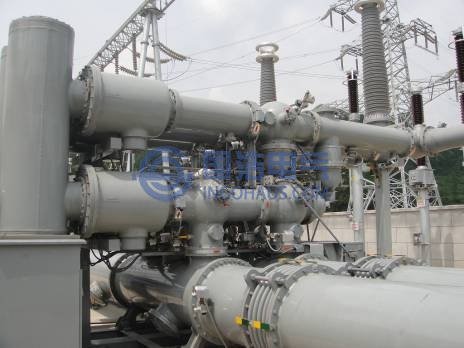

图1 超高频(UHF)传感器与其在GIS设备安装位置

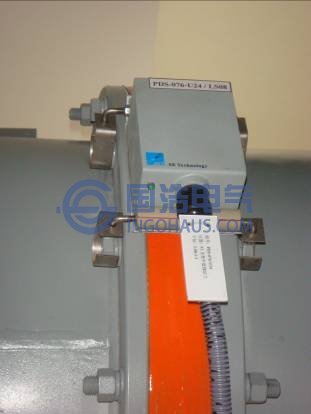

图2 特高频(UHF)传感器的应用形态

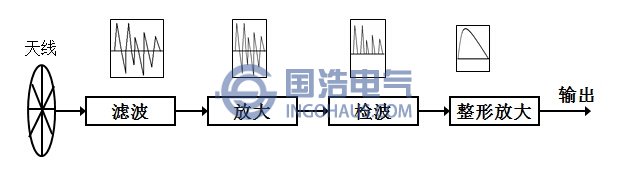

UHF原理图
1）只检测超高频电磁波信号，有效避开电网运行过程中的电磁干扰，抗电磁干扰能力强；
2）具有较高的灵敏度；
3）能够利用放电源到不同传感器的时间差精确定位放电源；
4）具有普适性，可用于检测各种不同的局放类型。
也存在一些缺点例如，检测设备造价昂贵，传感器采用普遍的外置法时灵敏度不如内置时。但超高频法以其稳定和多优点成为GIS局部放电在线监测中最为常用的方法。
