GIS局放检测
对GIS局部放电现阶段研究结果表明：其放电脉冲具有非常快的上升前沿，所激发的电磁能量在GIS气室内来回传播;同时，微小的火花或电晕放电会使电离气体通道发生扩散，产生超声压力波，出现被激励的原子发光致使SF6气体产生化学分解物。因此，对应GIS产生的PD所诱发的许多物理和化学效应有很多检测的方法，大致可分为电检测法和非电检测法两大类。
非电检测法主要包括超声波测检测法、光检测法和化学检测法。
(1) 超声波检测法

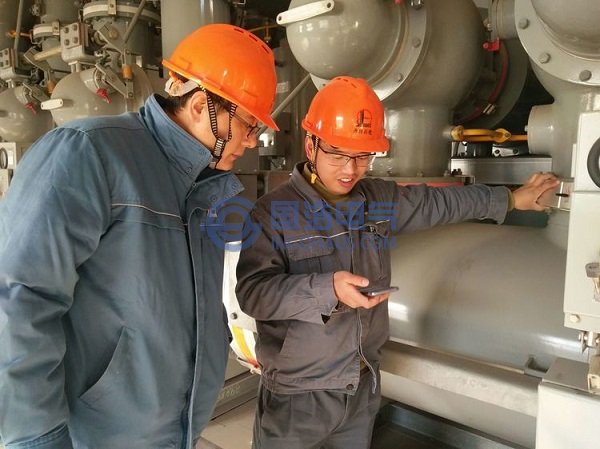

GIS的PD超声波检测法是利用安装在GIS外壳上的传感器来检测内部缺陷放电时电子间剧烈碰撞产生的超声波信号。由于该方法对GIS的运行没有任何影响，因此，可对运行中的GIS进行在线监测。超声波传感器主要有加速度和声发射两种。超声波检测法的灵敏度不仅取决于PD产生的能量，而且主要取决于信号的传播路径。由于气体、绝缘子、外壳、导体及其它部件对超声波信号的传播特性各不相同，声信号在GIS中的传播相当复杂；同时，PD形成的超声波所产生的震动加速度很小，且信号随距离衰减很快，检测频率也低，在现场存在各种强烈干扰的情况下，检测的灵敏度不高，但主要优点是可在GIS外部进行测量，适用于委托试验和周期性运行检查。
(2) 光检测法
光学方法是利用安装在GIS中的光电传感器如光电二极管或光电倍增器进行光测量来评价局部放电的强弱。由于光检测探头安装在GIS内部，PD火花伴随着强烈的光辐射，检测系统几乎不受各种电磁干扰，灵敏度较高，因此，其主要优点是能检测放电的位置。但SF6气体的光吸收能力随着气体密度的增大而提高，GIS内壁光滑而引起的反射会带来影响，以及会出现检测“死角”，因此，这种方法的准确性较低。另外，对实际GIS因有许多气室，所以需要大量传感器，检测的成本高；同时，由于光检测法的技术复杂，GIS的生产厂家一般不配备故障诊断的光检测系统，用户不可能在运行的GIS内部加装光检测传感器。因此，这种方法不适合对已投运的GIS进行PD在线监测。(3) 化学检测法
在局部电弧和放电的作用下，SF6气体将产生分解物。放电初期，分解物为金属氟化物、SF4以及低氟化硫，它们极易与氧发生反应，在极短的时间内形成氟氧化物，最稳定的是SOF2和SO2F2，当放电发生在环氧材料附近时还会产生CF4。由于SOF2和SO2F2很稳定，可用容器将气体样本带到实验室进行分析，也可在现场用便携式气相色谱仪进行分析，检测出的分解气体灵敏度约在0.03ppm左右。这种方法最初显得很有吸引力，在小容量的实验室测试中，大约50小时后可以测到10到15pC的放电量。但是，在GIS中发生PD时，诊断气体会被SF6气体强烈地稀释；GIS中的吸附剂和干燥剂可能会影响化学方法的测量灵敏度；断路器动作时产生的电弧又会引起误判断。因此，化学检测法只能反映GIS中PD的总体程度，加上无法精确测定PD量，且测定时间较长，仅适合在实验室对SF6气体特性进行研究。
