核相是针对二路电源而言的。二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。相位或相序不同的交流电源并列或合环，将产生很大的电流，巨大的电流会造成电气设备的损坏。因此对于新投产的站用变压器，新投产的线路或更改后的线路，在第二路电源投入时，一定要与第一路电源进行核对鉴定其相位是否正确后方能并入系统。目前最常用的核相的方法是“一次核相”。
1.1 所需设备
核相器一套、绝缘靴、绝缘手套。
1.2 工作原理

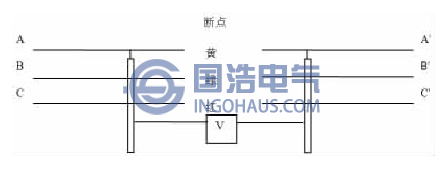

用电阻定相杆测定相位，将定相杆的两杆在并列点分别接向待定线路和基准线路分别测量AA'，AB'，AC'，BA'，BB'，BC'，CA'，CB'，CC，九个数值，当电压表的指示接近或为零时，则对应的两侧属于同相；若电压表的指示接近或大于线电压时，则对应的两侧属于同相。如下图。
1.3 适用范围
野外、变电站，6KV-35KV-110KV线路与变压器在交接或其结线变动后要合环或并网运行时的相位测量。1.4 人员组成
至少需3人，其中工作负责(兼监护)人1名，操作人员2名。2.1 设备特点、研发及在油田电网的应用情况

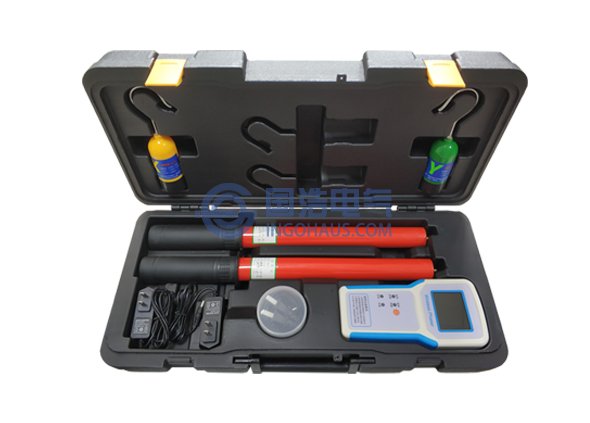

核相工作需使用相应电压等级的专用核相器，具有重量轻，便于携带的特点。在各相关厂家科技人员的努力下，核相器己经由原来的6-35KV电阻杆一电压表组合系列发展到了最高电压达500KV的无线核相器。该无线核相器具有核相、测相序、验电等功能。具备很强的抗干扰性，符合(EMC)标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性无线传输，真正达到安全可靠、快速准确，适应各种核相场合。3.1 利弊分析
采用“一次核相”方法进行6-35-110KV线路核相工作具有如下优缺点：优点：
a. 设备重量轻，便于携带；
b. 适用范围广，野外和变电所内都可以进行工作；
c. 方便快捷，数据简单便于分析，运行人员操作少；
d. 新一代的无线核相器具有核相、测相序、验电等功能，无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
缺点：
a. 由于6-35KV有线和无线核相器都采用接触式测量因而此项工作在室外进行时，遇有大风、雨、雾天气应停止工作；
b. 有线定相杆由于测试线长短、走向受现场环境制约，工作时存在不便；
c. 工作电压高，相对“二次核相”有一定风险。
